一、方案概述

新建高速公路作为区域交通网络的重要组成部分，其通信系统需满足日常运营管理、应急指挥调度、跨部门协同沟通等核心需求。针对高速公路通信中心、通信站、收费站的不同场景特点，采用"OLT+ONU光纤传输网络+国威数字IP程控交换系统"的架构，构建一套高可靠性、高功能性、可扩展的专业电话通信系统。系统以光纤作为主干道传输语音与数据，核心依托国威HB1981数字IP程控交换机双机双电源热备配置，结合各节点定制化的国威语音终端设备，实现全路段语音通信的无缝覆盖与高效调度，为高速公路的安全运营与高效管理提供坚实的通信支撑。

二、系统整体架构设计

2.1 光纤传输层架构

本方案采用PON（无源光网络）技术，以OLT（光线路终端）+ONU（光网络单元）的模式构建光纤主干传输网络，实现语音与数据业务的共纤传输：

1. 核心汇聚节点：在路段通信中心机房部署1台OLT设备，作为光纤传输网络的核心汇聚点；OLT设备具备10Gbps级别的上行带宽，支持多PON口扩展，通过单模光纤与沿线各站点的ONU设备相连；OLT内置光分路器，可实现1:64的光信号分路，满足最多64个沿线站点的接入需求；设备采用机架式设计，具备冗余电源配置，保障连续稳定运行。

2. 沿线接入节点：在每个路段通信站、收费站分别部署1台ONU设备，作为光纤传输网络的接入点；ONU设备通过单模光纤与通信中心OLT相连，提供1Gbps级别的下行带宽，支持同时传输语音、数据及视频业务；ONU设备具备4个以上以太网电口及1个光口扩展能力，可直接连接国威IP电话机、IAD语音网关等终端设备；设备支持PoE供电，适合部署在无独立电源的站点环境。

3. 传输网络优势：光纤传输介质具备抗电磁干扰、信号衰减小、带宽容量大的特点，能够有效规避高速公路沿线复杂电磁环境对语音通信的干扰；OLT+ONU架构采用无源光分路器，减少了中间有源设备的数量，降低了故障点，提升了网络可靠性；同时，该架构支持平滑扩展，后续新增站点时仅需部署ONU设备即可完成接入，无需对主干光纤网络进行大规模改造。

2.2 电话系统核心架构

电话系统核心依托国威HB1981数字IP程控交换机构建，形成"核心层-终端接入层"的二级架构：

1. 核心层：在路段通信中心部署2套国威HB1981数字IP程控交换机主机，采用双机双电源热备配置；交换机通过以太网接口与通信中心OLT及办公局域网相连，负责所有语音呼叫的路由、调度、管理及业务处理；双机热备机制采用实时数据同步技术，主设备故障时备设备自动切换，保障语音通信正常运行；双冗余电源支持AC100-240V宽电压输入，避免电源单点故障导致的系统停机。

2. 终端接入层：根据各节点业务需求，配置不同类型的国威语音终端设备：通信中心办公区域部署国威GW61V视频电话机（领导岗位）与GW23G数字IP电话机（一般员工），指挥中心部署国威GW62V麦克风指令电话主机；各路段通信站部署国威HB100-2FXS IAD语音分机网关连接国威GW3模拟业务电话机；各收费站部署国威GW18一键对讲指令分机；所有终端设备通过光纤传输网络与核心交换机实现互联互通。

三、各节点设备配置及详细参数

3.1 路段通信中心设备配置

通信中心作为高速公路运营管理的核心枢纽，设备配置需满足高可靠性、多功能性、可扩展性的要求，以下为核心设备的详细参数：

3.1.1 国威HB1981数字IP程控交换机主机（双机双电源热备）

型号特点：

国威HB1981是一款面向中大型行业用户的高端数字IP程控交换机，专为对通信可靠性要求极高的场景设计；具备大容量用户接入、多业务融合、高可靠性冗余的特点，支持与高速公路指令电话指挥调度、办公自动化系统一体；采用分布式架构设计，支持负载均衡与故障自检，能够实现全年365天不间断运行；同时，该交换机支持IPv4/IPv6双协议栈，满足未来网络升级需求。

国威HB1981功能参数：

1、铁壳19寸2U机架式宽窄带一体化语音通信设备，系统采用高速稳定扩展性强大的X86构架，四核四线程3.40GHz独立CPU、内存≥32G、并发通话≥1000、最大数字IP分机≥10000、最大E1≥8、最大FXO/FXS≥96、FXO/FXS混插槽位≥6、数字中继槽位≥2、电源接口≥2、风扇≥2、录音硬盘接口≥1、USB≥1、Console≥1、千兆网口≥2、API接口；支持双机双电源冗余热备、分机注册主从双归属热备份。语音业务包含电脑话务员（IVR导航）、话务台、语音信箱、录音系统、电话会议、寻呼广播、语音叫醒、彩铃业务、呼叫转移、号码变换、热线、代答、秘书、一号通、CDR话单统计及下载、DID绑定等功能；设备支持模拟电话、SIP电话、可视电话、无线WiFi电话、软电话等终端同时接入统一通信。电源AC100-240V、功耗150W；设备尺寸：482mm*330mm*88mm.

2、支持SIP、IMS、MGCP、PSTN、PCM(E1/T1）、NO.1、NO.7-TUP、SS7-ISUP、PRI(30B+D)、R2、Q.SIG等中继信令接入、并支持信令跟随。

3、支持G.711、G.722、G.723、G.726、G.729、iLBC等语音编解码。

4、支持UDP、TCP、TLS等传输协议与H.261、H.263、H.264等视频编解码。

5、支持T.38、T.30、V17、V27、V29传真协议，具备传真自动错误校检、双向协商等传真功能。

6、关键模块冗余备份，支持双电源热备、双机热备；支持LDAP企业通讯录的创建、修改、导入、导出等统一集中管理功能。

7、话务台可以实时显示话务员工号、坐席号码、实时工作中/休息中状态切换；显示分机通话、空闲、离线、振铃、未注册、未检测到话机等实时状态，支持1-16位数分机号创建、删除、修改等自定义，分机32级呼出权限，实现企业多级控制。

8、内置一号通分机语音业务，支持8个局内终端或者局外移动手机端共享一个分机号码，适合多地办公的企业用户通信，在不同地点都可以接听来电；内置360方高保真语音电话会议，最多120个会议厅，支持预定式、立即式两种电话会议模式。

9、支持RTP加密通话、心跳自动检测、号码映射、回声消除、挂机检测、动态缓冲、丢包补偿等多种语音增益调节等功能。

10、支持极性反转、高压直流、高压交流点亮语音留言指示灯、NTP时间同步等功能。

11、支持网络调试与管理、内置抓包工具、Ping测试、Tracert测试、DNS测试等功能。

12、支持安全证书认证、内置防火墙、网络IP地址白名单功能、IP限制等功能，精确控制呼叫范围。

13、设备应满足国家工信部YD 344-1990《自动用户交换机进网要求》规范，能提供与该型号完全对应的进网证。

14、设备应满足YD/T 1141-2007国家安全标准规范，日志数据可以正常釆集和保存，并可以被下载进行离线数据分析，通过网络Web界面设置语音系统按指定时间重启、释放系统资源功能。

15、设备应满足YD/T 729-1994、YD/T 751-1995国家标准规范，设备传输、损耗、衰减、阻抗、增益等符合国家要求。

16、设备应满足YD 344-1990等国家要求标准规范，具备自动检测、诊断故障功能、故障自动显示灯告警等功能。

17、设备应满足YDN 065-1997 等国家标准，并具备话务台设置、管理等功能。18、设备尺寸：482mm*330mm*88mm.

3.1.2 国威GW61V视频电话机（领导岗位配置）

型号特点：

国威GW61V是一款集高清视频通话与智能办公于一体的高端IP视频电话机，专为企业管理层设计；具备7英寸触控屏、1080P视频通话、大容量通讯录、多业务融合的特点，能够满足领导日常办公通信、远程会议、跨部门协作等需求；支持PoE供电与Wi-Fi无线连接（选配WIFI模块），安装部署灵活便捷，可适配不同办公环境。

国威GW61V功能参数：

7英寸1024x600彩色触摸可视屏、高清视频（1080P)、20条SIP线路、Android OS 9.0操作系统、内置资源管理器、日历、相机、图库、网页浏览器、邮件、计算器、记事本、录音机、时钟、视频播放器、音乐等、POE供电。支持：SIP、UDP、TCP、LTS、IMS、NGN、G.711a/u、G.729AB、G.722、iLBC、H.261，H.263，H.264等协议、采用经典5个按键布局, 包括、1个Home键、1个返回键、2个声音控制键, 增大/减小、1个免提键。编程按键：支持112个DSS无纸化编程按键。扩展接口：TF卡接口（最大支持128G），HDMI接口、内置USB 2.0。网络接口：2个自适应 10/100/1000Mbps 网络端口。供电: 5V/2A or PoE class3，功耗(PoE): 3.11~ 10.76W、功耗(电源适配器): 2.38~8.4W。

3.1.3 国威GW23G数字IP电话机（一般员工配置）

型号特点：

国威GW23G是一款面向普通办公场景的经济型数字IP电话机，具备高可靠性、易操作、低功耗的特点；支持基础通信功能与网络管理，能够满足员工日常办公通信需求；采用PoE供电，安装部署便捷，适合大规模批量配置；设备可适应通信中心机房、开放式办公区等不同环境。

国威GW23G功能参数：

1：8线SIP路线、2.8英寸320x240分辨率高清LCD彩色背光液晶显示屏；USB 蓝牙、USB 无线WiFi、EHS无线耳机等扩展接口；39个键盘按键、35个DSS自编辑按键；PoE/电源供电双模式；千兆以太网GE接口≥2、RJ9≥3、USB≥1、安全锁孔≥1；语言22种，10首内置个性化铃声，本地电话本（1000条）、网络电话本（1000条）、通话记录（600条）；具备高清通话、网络管理、自动部署、自动应答、通话录音、语音留言、短信、黑白名单、免打扰、对讲、一键呼叫、呼叫转移、呼叫等待、SIP热点群振、SIP对讲、六方电话会议、页面拨号、页面同步来电名片弹屏等功能；DC接口x1: 5.5x2.1x10mm，DC输入: DC5V/2A，功耗(PoE): 1.52W-6.82W,功耗(电源适配器): 1.3W-4.42W，重量：0.76Kg，话机尺寸：211x158.7x162mm。

2：支持SIP协议G.711a/u、G.722、G.723、G.726、G.729a/b、ilBC等语音编解码。

3：DTMF支持In-band,SIP-Info,RFC2833，SIP-Info+RFC2833四种模式选择来电显示，并具备5种弹窗功能（未接来电、语音留言、短信、外接设备、其他）。

4：支持FTP/TFTP/HTTP/HTTPS/DHCP OPT66/SIP PnP/TR-069等协议进行自动部署配置(Auto-Provisioning)。

5：支持回声消除(AEC)、语音活动检测（VAD）、舒适背景噪声生成（CNG）、背景噪声检测(BNE)、丢包补偿(PLC )、自动增益控制 (AGC)、传输信令与媒体流加密的服务质量保障(QoS)等技术，并支持动态自适应抖动缓存功能，确保高清通话。

6：支持可自动上传话机开机LOGO显示，SIP即插即用功能、支持话机页面抓取数据与截屏、自动路由跟踪。

7：支持话机3种通话录音存储模式：（1、话机本地录音并USB存储；2、网络服务器存储；3、IPPBX系统内置存储），话机本身可自定义录音按键，实现通话一键录音、并本地化存储、查看。

8：支持3种全双工通话模式：免提、话筒、耳机，导航按键具备上、下、左、右、OK选择确认功能。

9：来电指示灯功能：麦克风来电静音模式下，来电指示灯显示红色，并闪烁提醒。

10：线路状态指示灯功能：线路注册成功后，在线路按键上显示绿色指示灯，该线路被呼叫时候，线路状态绿色灯闪烁提醒。

3.1.4 国威GW62V麦克风指令电话主机（指挥中心配置）

型号特点：

国威GW62V是一款专为行业指挥调度场景设计的专业调度主机，具备一键拨号、广播呼叫、一键指挥的核心功能；可与国威HB1981交换机无缝对接，实现对全路段所有终端的统一调度与管理；内置大功率扬声器与高灵敏度麦克风，提高指挥指令在嘈杂环境下传达。

国威GW62V功能参数：

1：20线SIP路线、10.1英寸1280*800分辨率触摸彩屏，Android 9.0操作系统鹅颈麦克风指挥调度视频数字SIP电话机，内置800万像素摄像头(可开关、可调节视频角度)、2.4G/5G Wi-Fi(可关闭)、蓝牙5.0功能(可关闭)；内存≥16G、物理按键≥5、DSS自编辑按键≥116、千兆以太网GE接口≥2、RJ9电话接口≥2、USB≥1、安全锁孔≥1、EHS耳机接口≥1；支持PoE/电源供电双模式；本地电话本（2000条）、网络电话本（2000条）、通话记录（1000条）；具备高清视频通话、通话录音、语音留言、短信收发、十方电话会议、三方视频会议、10首内置个性化铃声、自定义铃声、黑白名单、免打扰、对讲、一键呼叫、呼叫转移、呼叫等待、SIP热点群振、SIP对讲、网络管理、自动部署、自动应答、页面拨号、页面同步来电名片弹屏、22种语言设置等功能；DC接口x1: 5.5x2.1x10mm，DC输入: DC5V/2A，功耗(PoE): 2.15W-9.88W,功耗（电源供电）：1.25W-7.88W，重量：1.9Kg，颜色：亮灰；话机尺寸：309*226*167mm。

2：支持SIP协议G.711a/u、G.722、G.723、G.729a/b、MPA、ilBC等语音编解码，支持主备双归属热备份注册。

3：支持视频解码H.264，视频通话分辨率：CIF/VGA/4CIF/720P/1080P

4：DTMF支持In-band,SIP-Info,RFC2833，SIP-Info+RFC2833四种模式选择来电显示。

5：支持FTP/TFTP/HTTP/HTTPS/DHCP OPT66/SIP PnP/TR-069等协议进行自动部署配置(Auto-Provisioning)。

6：支持回声消除(AEC)、语音活动检测（VAD）、舒适背景噪声生成（CNG）、背景噪声检测(BNE)、丢包补偿(PLC )、MIC增益、自动增益控制 (AGC)、传输信令与媒体流加密的服务质量保障(QoS)等技术，降噪 (NR)，并支持动态自适应抖动缓存功能，确保高清通话。

7：支持话机3种通话录音存储模式：（1、话机本地录音并USB存储；2、网络服务器存储；3、IPPBX系统内置存储），话机本身可自定义录音按键，实现通话一键录音、并本地化存储、查看。

8：支持4种全双工通话模式：免提、话筒、耳机；支持鹅颈麦克风接口，可接入鹅颈麦克风，实现免提指挥通话；

9：线路状态指示灯功能：线路注册成功后，在线路按键上显示绿色状态灯，该线路被呼叫时候，线路状态转化成红灯闪烁提醒。

10：桌面式安装，45度、50度2档视角角度可调节。

11：工作温度: 0-45℃、相对湿度: 10-95%。

3.2 路段通信站设备配置

路段通信站作为沿线中继节点，通信需求以日常办公、应急值守为主，以下为核心设备的详细参数：

3.2.1 国威HB100-2FXS IAD语音分机网关

型号特点：

国威HB100-2FXS是一款小型化高可靠性IAD语音网关，专为小型站点设计；可将模拟电话机的语音信号转换为IP信号，通过光纤传输网络接入核心交换机；支持远程管理与配置，运维人员无需现场即可完成参数调整与故障排查；设备具备宽温工作范围，适应通信站机房的复杂环境。

3.2.2 国威GW3模拟业务电话机

型号特点：

国威GW3是一款专为工业环境设计的模拟业务电话机，具备抗干扰、耐用性强、操作简单的特点；采用加固型外壳设计，具备防水防尘功能；支持基础通信功能，满足通信站人员日常办公与应急值守的通信需求。

3.3 收费站设备配置

收费站作为一线服务节点，环境嘈杂、电磁干扰大，通信需求以快速呼叫指挥中心为主，以下为核心设备的详细参数：

3.3.1 国威GW18一键对讲指令分机

型号特点：

国威GW18是一款专为一线服务场景设计的一键对讲指令分机，具备一键呼叫、抗干扰、耐用性强的特点；可直接接入光纤传输网络，实现与指挥中心的快速对讲；内置抗噪声麦克风，保障在嘈杂环境下的清晰通话；支持PoE供电，安装部署便捷，适合收费站岗亭环境。

四、系统功能优势

4.1 可靠性保障

1. 核心设备冗余配置：国威HB1981交换机采用双机双电源热备，提高可靠性保障；OLT+ONU光纤网络采用无源架构，故障点少，抗干扰能力强，适应复杂环境。

2. 故障自愈与告警：系统内置故障自动检测功能，可实时监控设备运行状态，实现快速响应。

4.2 高效指挥调度能力

1. 全节点统一调度：国威GW62V调度主机可实现对全路段所有终端的统一调度，支持多种调度模式，满足日常运维与应急指挥的不同需求；收费站GW18分机的一键对讲功能，实现应急情况下的快速响应，缩短应急处置时间。

2. 调度权限分级：系统支持多级调度权限设置，不同级别管理人员拥有不同的调度权限，保障调度指令的规范性与安全性；所有调度操作均支持录音存储，便于事后追溯与分析。

4.3 多业务融合能力

1. 语音与数据共纤传输：OLT+ONU架构实现语音、数据、视频业务的共纤传输，无需单独部署语音线路，降低建设与运维成本；核心交换机支持与办公自动化系统、指挥调度系统对接，实现数据共享与业务协同。

2. 视频与语音融合：国威GW61V视频电话机支持点对点的视频会议，满足跨区域协作需求；视频通话功能可与应急指挥系统对接，实现现场视频与语音指挥的同步，提升应急处置效率。

4.4 易维护与可扩展性

1. 统一管理平台：国威设备支持Web图形化管理，运维人员可通过统一平台实现设备的批量配置、管理与升级，降低运维难度。

2. 平滑扩展能力：核心交换机支持用户容量与中继接口的扩展，后续新增用户或对接新系统时仅需扩展相关模块；OLT+ONU架构支持新增站点的快速接入，无需改造主干网络，满足高速公路未来延伸与扩容的需求。

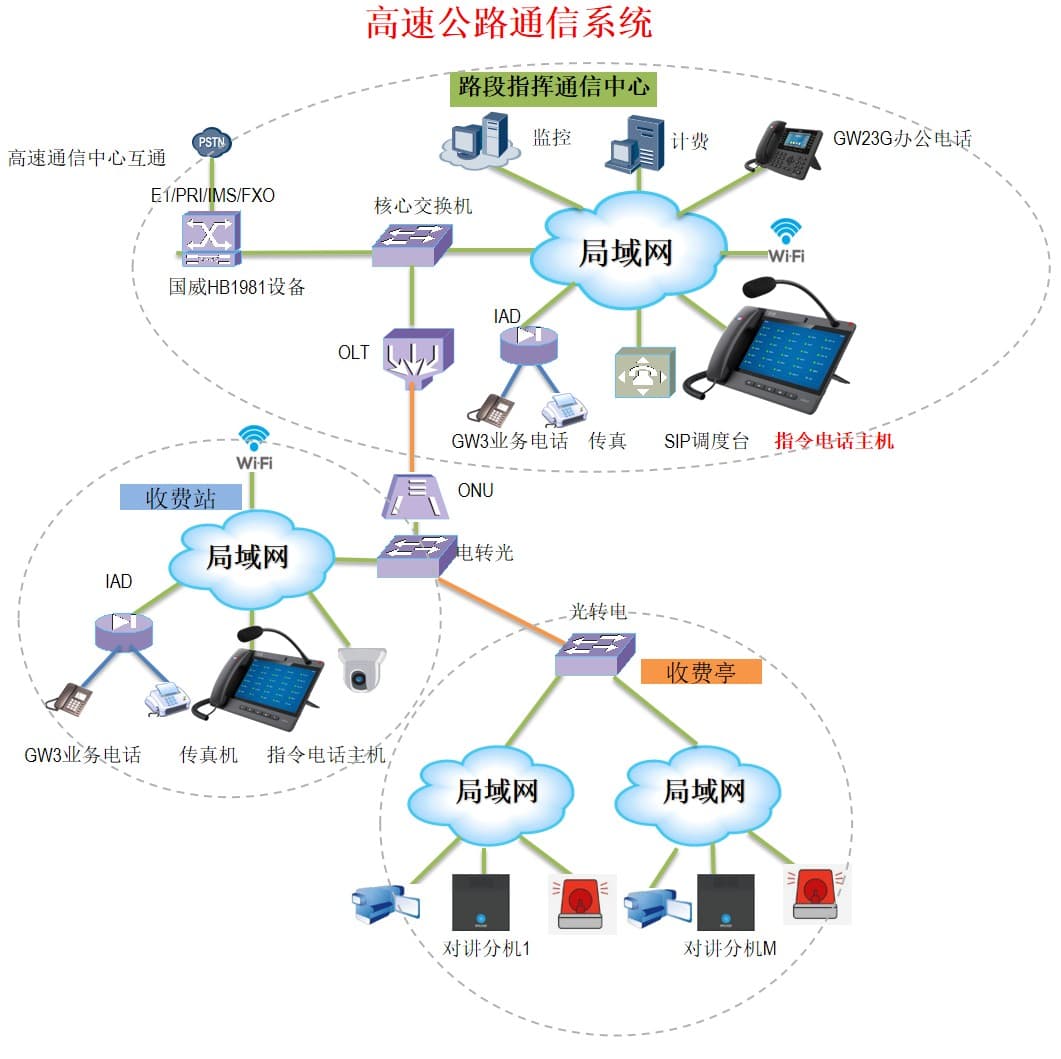

高速公路通信系统解决方案拓扑图如下：
