一、项目概述

石油管廊中心作为石油储运与调度的核心枢纽，覆盖范围广、作业区域分散、生产环节复杂，对内部通讯系统的可靠性、实时性、调度性提出了极高要求。本方案针对石油管廊中心的场景特点，采用国威融合通讯设备，构建一套以国威HB1981数字IP程控交换机为核心，局域网为传输载体，IAD语音网关为接入延伸，多类型专业话机为终端的一体化通讯系统，满足管廊中心日常办公、生产调度、应急指挥等全场景通讯需求，为石油管廊的安全稳定运行提供坚实的通讯保障。

二、通信环境要求

场景特殊性需求

1. 分散式区域通讯：石油管廊中心包含控制中心、办公区、管廊舱室、巡检站点、应急通道等多类区域，各区域地理位置分散，需要通讯系统实现跨区域无死角覆盖，保障不同岗位人员的实时电话通信。

2. 恶劣环境适应性：管廊舱室、户外巡检点存在粉尘、潮湿、强电磁干扰等工业环境，有线电话系统具备防尘防潮、抗电磁干扰特性。

3. 应急指挥高效性：当管廊发生泄漏、火灾等突发事件时，通讯系统需支持快速调度、一键求助、多方会议等功能，保障指挥中心与现场人员的高效协同，提升应急处置效率。

功能核心需求

1. 基础通讯功能：满足日常办公的来电显示、通话转接、通话保持、免提通话等基础需求，同时支持内外线通话、长途拨号等功能。

2. 生产调度PC话务台功能：具备强插强拆、监听录音、一键召集会议、群组广播等调度功能，满足管廊中心生产指挥、作业协调的高效管理需求。

3. 系统扩展性：支持后续管廊区域扩展、人员增加时，无需大规模改造核心设备，仅通过新增接入层设备即可实现系统扩容。

4. 运维便捷性：支持局域网管理通信设备、故障告警、参数配置等运维功能，降低现场运维成本，提升系统管理效率。

三、系统解决方案总体规划

本系统采用“核心层-传输层-接入层-终端层”四层架构，基于IP通讯技术实现全区域覆盖，具体拓扑如下：

1.核心层：在管廊核心主机房部署国威HB1981数字IP程控交换机，作为系统的核心控制单元，负责所有语音信号的交换、调度与管理。

2.传输层：依托管廊现有工业局域网，通过千兆以太网链路实现核心交换机与各区域接入设备的连接。

3.接入层：根据不同区域的终端数量与类型，部署国威HB100系列IAD电话语音分机网关，实现模拟话机与IP网络的适配；同时支持直接接入国威数字IP电话机，拓展系统接入能力。

4.终端层：针对不同区域的使用需求，分别部署国威GW3模拟电话机、GW23G/GW26G数字IP电话机、GW62V指挥数字IP电话机、GW18一键呼叫电话机，满足多样化场景的通讯需求。

四、核心设备：国威HB1981数字IP程控交换机主机

国威HB1981数字IP程控交换机是专为大型通讯场景设计的核心语音程控交换设备，具备高可靠性、强调度能力与灵活扩展性，完全匹配石油管廊中心的核心通讯需求，其功能参数与特点如下：

（一）核心功能参数

交换容量：支持最大10000端口IP分机接入，；支持8路E1数字中继或96路FXO模拟中继接入，满足大规模内外线通讯需求。

并发处理能力：支持1000路同时通话的语音并发，保障管廊中心高峰期通讯不中断。

协议支持：兼容SIP、IMS、MGCP、PSTN、PCM(E1/T1）、NO.1、NO.7-TUP、SS7-ISUP、PRI(30B+D)、R2、Q.SIG等中继信令接入、并支持信令跟随，可与第三方IP PBX、软交换系统，保障系统的开放性。

可靠性配置：双机双电源冗余设计，核心主控板是中央处理运算的核心单元,控制语音信号TDM<->IP的转换、完成SIP、IMS、MGCP、PSTN/FXO、PCM(E1/T1）、NO.1、NO.7-TUP、SS7-ISUP、PRI(30B+D)、R2、Q.SIG等协议的呼叫、控制、解码、系统话单生成、录音管理、IP接口的安全/防攻击、IP交换、TDM交换、oslec、g168回音消除与强制检查重复分机等处理。

录音功能：内置硬盘存储录音系统，所有分机都可以录音，录音系统支持主叫号码、被叫号码、录音时长、录音时间（开始日期-结束日期）、标注、备注等进行搜索、在线试听播放进行录音管理，并可以显示录音文件序号、名称、录音发起人、录音已听、录音未听等实时状态。，支持远程查询、回放与下载，满足管廊生产过程的追溯与合规需求。

广播功能：具备广播、定时广播两种模式。管理者可直接喊话广播，也可以将广播内容导入语音系统，设置定时时间，有系统自动定时广播，极大的满足了多部门、各个时间点的多广播的需求。

网络适配：支持VPN隧道接入，保障远程分机与核心设备的安全通讯。

（二）适配管廊场景的核心特点

1.稳定性：双机双电源热备，提高可靠性。

2.灵活的扩展性：采用模块化设计，可通过扩展板卡增加中继端口、IP分机数量；本地部署结合，未来管廊区域扩展时，仅需新增接入层设备即可接入核心系统，无需更换核心主机。

3.智能运维管理：内置WEB管理平台，支持远程监控设备运行状态、端口占用率、通话流量等数据；支持远程固件升级与参数配置，降低现场运维成本。

4.安全通讯保障：支持安全证书认证、内置防火墙、网络IP地址白名单功能、IP限制等功能，精确控制呼叫范围。

五、传输层规划：局域网传输架构

传输层依托石油管廊中心已部署的以太网局域网，采用以下设计保障语音业务的稳定传输：

1.带宽保障：语音单路通话带宽仅需64Kbps，管廊局域网千兆链路可轻松承载数千路同时通话。

2.链路冗余：核心主机房与各区域交换机采用双链路备份设计，提高链路可靠性。

六、接入层规划：国威HB100系列IAD电话语音分机网关

国威HB100系列IAD网关专为IP网络与模拟终端的适配设计，提供多种FXS端口型号，满足管廊中心不同区域的终端接入需求，各型号功能参数与特点如下：

所有HB100系列IAD网关与国威HB1981主机无缝融合，无需复杂配置，即插即用，提升部署效率。

七、终端设备选型与部署

针对石油管廊中心不同区域的使用需求，分别部署以下国威终端电话机：

（一）国威GW3模拟电话机

GW3是专为工业场景设计的模拟电话机，具备高可靠性与基础通讯功能，适用于管廊普通办公区、次要巡检点等区域，其功能特点如下：

核心功能：支持来电显示、通话保持、转接、代接、免提通话等基础功能；具备音量调节，保障通话清晰。

结构设计：机身采用ABS材质，支持壁挂式与桌面式两种安装方式。

（二）国威GW23G与GW26G数字IP电话机

GW23G与GW26G是高端数字IP电话机，适用于管廊重要作业区、中控室值班岗等对通讯功能要求较高的区域，其功能特点如下：

1. GW23G数字IP电话机

显示与操作：8线SIP路线、2.8英寸320x240分辨率高清LCD彩色背光液晶显示屏；USB 蓝牙、USB 无线WiFi、EHS无线耳机等扩展接口；39个键盘按键、35个DSS自编辑按键；PoE/电源供电双模式；可设置一键呼叫指挥中心、作业班组等常用号码。

通讯功能：支持PoE供电，无需外接电源；兼容SIP协议，可直接接入HB1981核心交换机。

2. GW26G数字IP电话机

显示与操作：：16线SIP路线、3.5英寸320*480分辨率高清LCD彩色背光液晶显示屏；USB 蓝牙、USB 无线WiFi、EHS无线耳机等扩展接口；41个键盘按键、45个DSS自编辑按键；PoE/电源供电双模式；

通讯功能：支持蓝牙、WiFi无线连接（可选），实现移动办公；内置2个千兆以太网接口，保障网络稳定传输。

智能功能：支持远程固件升级，保障功能实时更新。

（三）国威GW62V指挥数字IP电话机

GW62V是专为指挥调度场景设计的高端IP电话机，适用于石油管廊控制中心指挥岗，满足应急指挥、生产调度的核心需求，国威GW62V指挥电话机功能参数如下：

1：20线SIP路线、10.1英寸1280*800分辨率触摸彩屏，Android 9.0操作系统鹅颈麦克风指挥调度视频数字SIP电话机，内置800万像素摄像头(可开关、可调节视频角度)、2.4G/5G Wi-Fi(可关闭)、蓝牙5.0功能(可关闭)；内存≥16G、物理按键≥5、DSS自编辑按键≥116、千兆以太网GE接口≥2、RJ9电话接口≥2、USB≥1、安全锁孔≥1、EHS耳机接口≥1；支持PoE/电源供电双模式；本地电话本（2000条）、网络电话本（2000条）、通话记录（1000条）；具备高清视频通话、通话录音、语音留言、短信收发、十方电话会议、三方视频会议、10首内置个性化铃声、自定义铃声、黑白名单、免打扰、对讲、一键呼叫、呼叫转移、呼叫等待、SIP热点群振、SIP对讲、网络管理、自动部署、自动应答、页面拨号、页面同步来电名片弹屏、22种语言设置等功能；DC接口x1: 5.5x2.1x10mm，DC输入: DC5V/2A，功耗(PoE): 2.15W-9.88W,功耗（电源供电）：1.25W-7.88W，重量：1.9Kg，颜色：亮灰，话机尺寸：309*226*167mm。

2：支持SIP协议G.711a/u、G.722、G.723、G.729a/b、MPA、ilBC等语音编解码，支持主备双归属热备份注册。

3：支持视频解码H.264，视频通话分辨率：CIF/VGA/4CIF/720P/1080P

4：DTMF支持In-band,SIP-Info,RFC2833，SIP-Info+RFC2833四种模式选择来电显示。

5：支持FTP/TFTP/HTTP/HTTPS/DHCP OPT66/SIP PnP/TR-069等协议进行自动部署配置(Auto-Provisioning)。

6：支持回声消除(AEC)、语音活动检测（VAD）、舒适背景噪声生成（CNG）、背景噪声检测(BNE)、丢包补偿(PLC )、MIC增益、自动增益控制 (AGC)、传输信令与媒体流加密的服务质量保障(QoS)等技术，降噪 (NR)，并支持动态自适应抖动缓存功能，确保高清通话。

7：支持话机3种通话录音存储模式：（1、话机本地录音并USB存储；2、网络服务器存储；3、IPPBX系统内置存储），话机本身可自定义录音按键，实现通话一键录音、并本地化存储、查看。

8：支持4种全双工通话模式：免提、话筒、耳机；支持鹅颈麦克风接口，可接入鹅颈麦克风，实现免提指挥通话；

9：线路状态指示灯功能：线路注册成功后，在线路按键上显示绿色状态灯，该线路被呼叫时候，线路状态转化成红灯闪烁提醒。

10：桌面式安装，45度、50度2档视角角度可调节。

11：工作温度: 0-45℃、相对湿度: 10-95%。

（四）国威GW18一键呼叫电话机

GW18是专为应急场景设计的一键呼叫对讲86盒IP电话机，适用于管廊公共区域、应急通道、高危作业点等区域，其功能特点如下：

一键呼叫功能：支持一键呼叫、对讲、自动接听、热线功能、呼叫等待、通话时间限制、自动挂机收线、话机掉线自动注册、静音模式、三方会议对讲、呼叫等待、禁止呼出、STUN 穿透、网页拨号、黑白名单、回音消除、定时自动重启、定时自动前转、自报IP地址等功能。紧急情况下按下对应按键即可快速发起呼叫，无需拨号。

自动广播：支持自动接收广播喊话通知。

简化操作：仅保留核心呼叫按键，支持壁挂嵌入式86盒式安装，POE供电占用空间小。

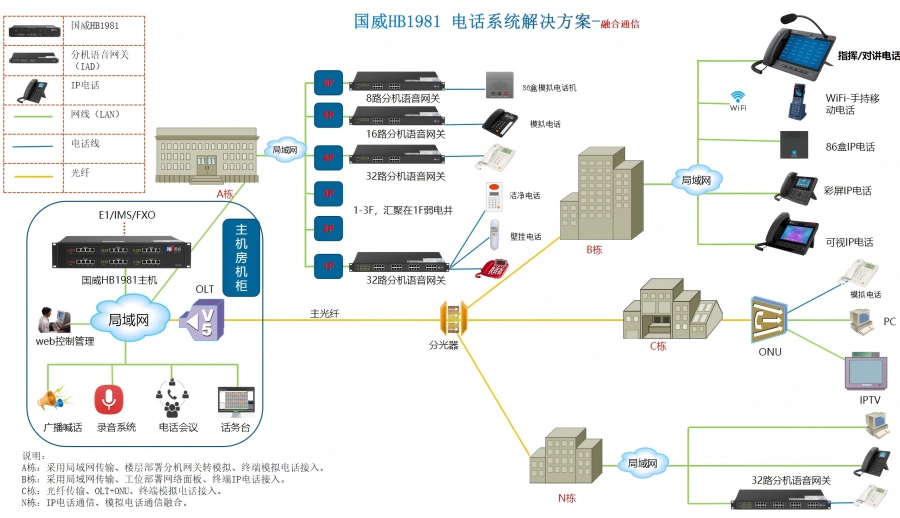

石油管廊中心程控电话通讯系统解决方案拓扑图如下：
