程控电话交换机连接语音总配线架（MDF）常规的是用8芯的网线或者程控电话交换机厂家配置的专业分机板线缆连接，主要还是要看程控电话交换机门数容量的大小，如果门数较小，比如128门一下的，也可以采用2芯电话线直接连接，因此在搭建程控电话交换机电话系统中，我们常规的线缆规划一般分为三段，第一段即：程控电话交换机连接语音总配线架。
第二段电话线缆：语音总配线架（MDF）至楼层弱电井的楼层语音配线架，这段更具用户量的大小，可以选择100对、50对、25对等等的大对数线缆进行连接。
第三段电话线缆：楼层语音配线架至工位语音面板的连接线缆，最常规的是采用4芯电话线缆进行连接，终端语音面板是2芯电话线面板，用4芯电话线缆的目的是用两芯备用两芯，确保用户电话系统稳定运行。
也有的项目环境用的8芯网线连接终端语音面板，而实际终端面板连接的是2芯电话线缆的模拟电话机，因此8芯网线实际用了2芯，备用了6芯。
之所以需要备用电话线缆，是主要目的是为了防止连接语音电话机的2芯线缆出现断裂，或者面板就近工位的语音点扩展；如果没有备用电话线缆，而出现使用中的电话线缆断裂，只能依靠综合布线重新拉线、穿管进行补救，工程会变得较为麻烦。
程控电话交换机一般具备：本地和远端系统维护、支持多次来显不等位弹编、前台总机组、回叫、转接、呼叫保持、保持/交替通话、呼出限制、同组代答、呼叫等待、区别振铃音、直接代答、免打扰、缩位拔号、三方呼叫、保护、热线电话、搁置代答、分机保密、呼叫搁置、呼叫筛选、广播寻呼、恶意呼叫追踪、自动语音应答、寻线组、全网集中话务台服务、中继呼叫定时拆线、语音广播、呼叫详细记录、线路及电路测试、网络同步、话务量统计、话务员插入、多种的复原控制方式、截接处理、热线追踪、用户线锁定、自动备份内、外线计费强插、监听、外线专用、一机三号、内置彩铃、话单贮存、支持模拟话机，IP话机，视频话机、支持三级防雷保护、支持基于WEB的网络管理和串口调试等功能，为企业用户提供语音通信。

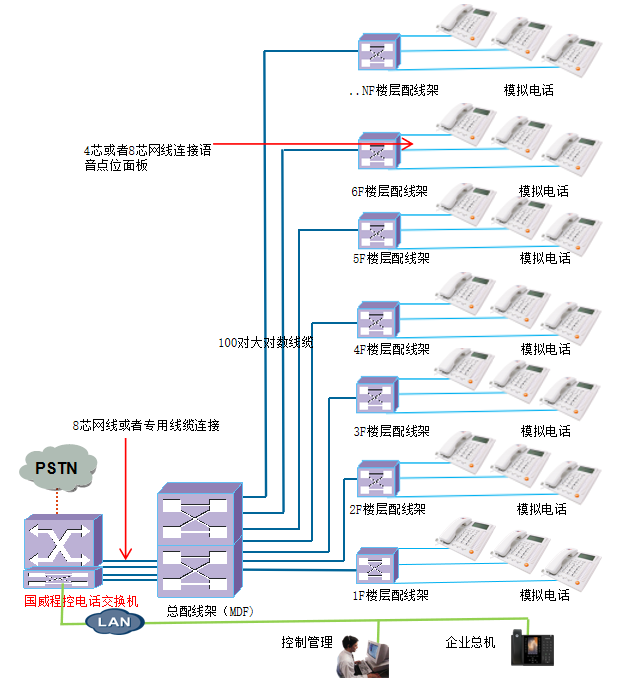

综上所述，程控电话交换机用几芯电话线缆连接电话机详细阶段连接分解拓扑图如下：

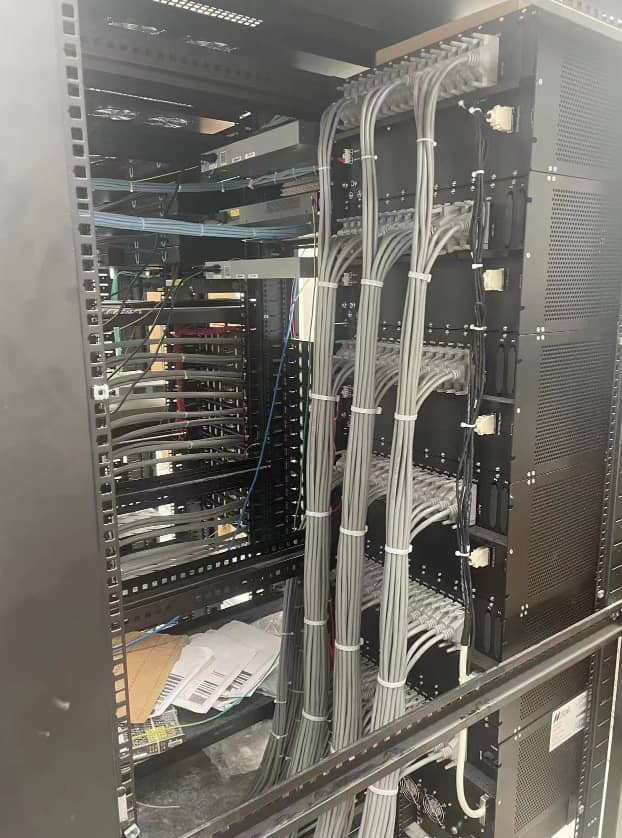

程控电话交换机与语音总配线架（MDF）采用专用线缆的连接实物图片举例如下（国威HB8000的DB37线缆连接图）：
