电话DTMF,FSK,CID制式的区别与原理

作者：国威 日期：2021-08-29 点击：1814
一键分享

普通模拟电话机一般支持DTMF与FSK双制式自动识别CID来电显示。

DTMF制式是（Dual Tone Multiple Frequency）缩写，是指在电话系统通信中，传送主叫用户电话号码选用的8个频率，它主要分为高低两组，并且每组各有4个频率，每个信号由高、低频率组中各一个频率合成，8个频率中取2，共有16种组合方式,代表16种不同制式信息，这种制式，我们称为DTMF制式。

电话DTMF制式最显著的特征是：先送来电显示，再送振铃铃流。在日常通信中，电话被呼叫时，电话机先显示来电号码，再振铃，这种接入的制式就是DTMF制式。

FSK制式是（Frequency Shifting Keying）的缩写，是指在电话系统通信中，用不同频率代表不同数据来传递主叫号码信息的，数字信号的高电平和低电平分别调制成不同的频率，高电平对应的频率用H表示，低电平对应的频率用L表示，这种制式，我们称为FSK制式。

FSK制式最显著的特征是：先送振铃铃流，再送来电显示。在日常通信中，电话被呼叫时，电话机先振铃，再显示来电号码，这种接入的制式就是FSK制式,一般在设备系统用BELL来表示。

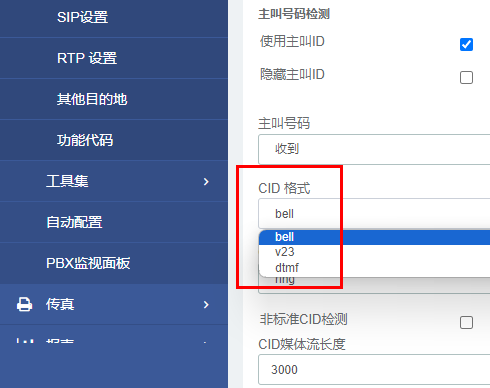

DTMF与FSK格式图片

CID是（Calling Identity Delivery）的缩写，是指主叫号码显示，我们一般称为来电显示，是指发起主叫的一方显示在被叫电话屏幕上的来电号码。

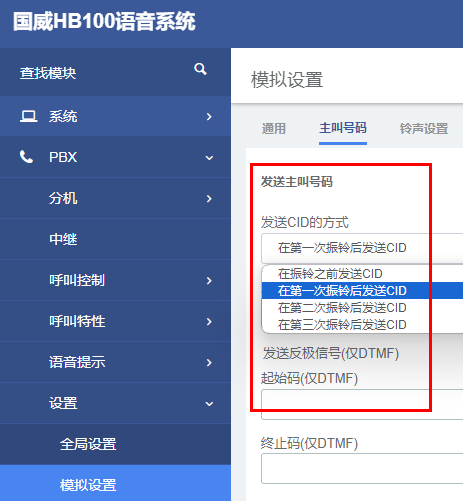

CID送号制式图片

综上所述：在企业通信电话系统中，电话语音信号存在各个运营商语音交换机设备、光猫设备、企业程控交换机设备、电话光端机等设备之间传输，可能导致来电显示不正常等情况，因此需要各个设备之间相互调试、融合，满足企业电话系统的通信需求。
