国威HB100-96FXS语音网关,IAD,可以同时向SIP主服务器与备用服务器注册，完成语音系统分机端口热备份的功能。

设置使用说明如下：

SIP 主服务器 ：设置 SIP 主服务器

SIP 主服务端口 ：设置 SIP 主服务器端口

SIP 备用服务器 ：设置 SIP 备用服务器

SIP 备用服务器端口 ：设置 SIP 备用服务器端口

SIP 地址选择 ：选择 SIP 服务于哪一个网口上注册

DNS 模式 ：设置 DNS 模式，可选自动或使用 DNSSRV

出局代理服务器 ：设置出局代理服务器，网关将会发送信令到这个外部代理而不是直接发送到对端。

From Domain ：设置用于验证对端的域名

Stun ：选择是否开启 Stun 服务

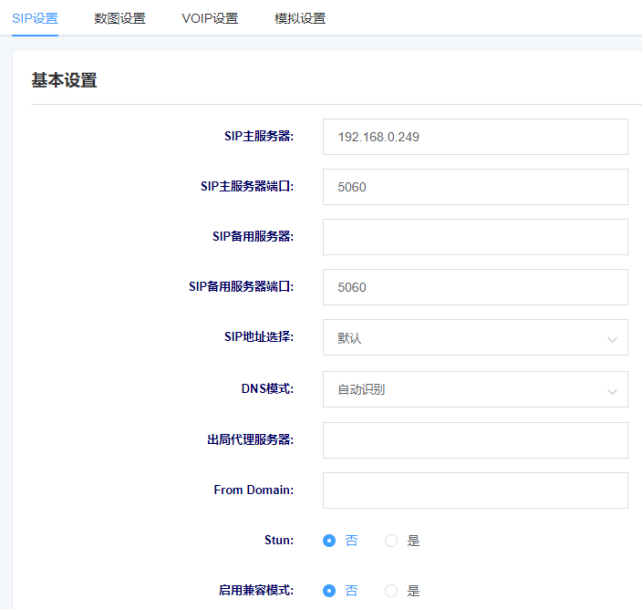

HB100-96FXS配置页面图片如下：

注册传输方式说明如下：

SIP 传输方式 ：设置 SIP 传输方式，可选 UDP、TCP 及 TLS

认证域 ：设置 SIP 注册认证域

注册有效期 ：设置注册有效期，默认值为 3600 秒

注册失败重试间隔 ：设置注册失败重试间隔，默认值为 30 秒

注册失败重试次数 ：设置注册失败重试次数，默认值为 10 次

Qualify 验证 ：是否启用 qualify 验证

Sip 心跳发送频率 ：设置 sip 心跳包发送频率

Sip 心跳超时时间 ：设置 sip 心跳包超时时间

RTP 加密模式 ：是否启用 RTP 加密

数图设置说明如下：

数图模型 ：选择数图模型是本地优先还是远端数图

模糊匹配 ：选择是否启用模糊匹配

使用#作为发送键 ：开启后拨号后按#，拨号将被送出

拨号规则

1、如果不配置任何数图，将使用软交换服务器的数图。

2、可以包含的有效字符有:0～9，x，.

3、X 表示匹配 0-9 任意一位数字。

4、.表示匹配前一位数字的任意个数(总数不超过 32位)。 5、.只能出现一次，只能在结尾。

6、配置了不定长数图，也可以通过拨#键实现快速呼出。

7、配置多条拨号规则，以逗号隔开

功能按键设置说明

查询 IP ：设定查询 IP 的功能键，话机拨打后将会播放设备 IP

查询通道号 ：设定查询通道号的功能键，话机拨打后将会播报该通道号

查询本机号码 ：设定查询本机号码的功能键，话机拨打后将播放本机号码

全部功能键 ：选择启用或关闭功能键

免打扰 ：选择启用或关闭免打扰功能

启用免打扰 ：设定启用免打扰的功能键，话机拨打后将在该分机启用免打扰

取消免打扰 ：设定取消免打扰的功能键，话机拨打后将在该分机取消免打扰

无条件呼叫转移 ：选择启用或关闭无条件呼叫转移功能

启用无条件呼叫转移 ：设定启用无条件呼叫转移的功能键，话机拨打该功能键加呼叫转移的分机号，将在该分机启用无条件呼叫转移

取消无条件呼叫转移 ：设定取消无条件呼叫转移的功能键，话机拨打将在该分机取消无条件呼叫转移

遇忙呼叫转移 ：选择启用或关闭遇忙呼叫转移功能

启用遇忙呼叫转移 ：设定启用遇忙呼叫转移的功能键，话机拨打该功能键加呼叫转移的分机号，将在该分机启用遇忙呼叫转移

取消遇忙呼叫转移 ：设定取消遇忙呼叫转移的功能键，话机拨打将在该分机取消遇忙呼叫转移

无应答呼叫转移 ：选择启用或关闭无应答呼叫转移功能

启用无应答呼叫转移：设定启用无应答呼叫转移的功能键，话机拨打该功能键加呼叫转移的分机号，将在该分机启用无应答呼叫转移

取消无应答呼叫转移 ：设定取消无应答呼叫转移的功能键，话机拨打将在该分机取消无应答呼叫转移

HB100-96FXS的VOIP设置说明如下：

允许呼叫转移 ：选择是否启用呼叫转移

RTP 保活发送间隔 ：设置 RTP 保活发送间隔

通话 RTP 超时时间 ：设置通话 RTP 超时时间

通话保持 RTP 超时时间 ：设置通话保持 RTP 超时时间

DTMF 模式 ：设置 DTMF 模式，可选 RFC4733、inband、info、auto 以及 auto_info

使用编码打包时长 ：选择是否使用编码打包时长以便在传输、存储和处理过程中更高效地利用带宽和资源

编码优先 ：设置编码的优先级

开启 UDPTL ：选择是否启用 UDPTL

UDPTL 纠错 ：选择 UDPTL 纠错方式

HB100-96FXS的模拟端口设置说明如下：

TX 增益 ：设定发送的声音增益

RX 增益 ：设定收到的声音增益

回声消除 ：选择是否启用回声消除功能

极性反转表示应答 ：选择是否开启极性反转表示应答

极性反转表示挂机 ：选择是否开启极性反转表示挂机

主叫号码发送方式 ：选择主叫号码的发送方式

开启 MWI 订阅 和本机号码显示 ：设定是否开启 MWI 订阅和本机号码显示，开启后在挂机状态下本机号码会显示在话机屏幕上

本机号码显示方式 ：选择本机号码显示方式

点亮留言灯方式 ：选择点亮留言灯方式
