国威HB1930架构模块/需求配置说明

作者:国威 日期:2022-05-29 点击:1992
一键分享

国威HB1930内部架构模块图,用户可以轻松的完成语音设备的扩展,双电源的扩展。




说明:

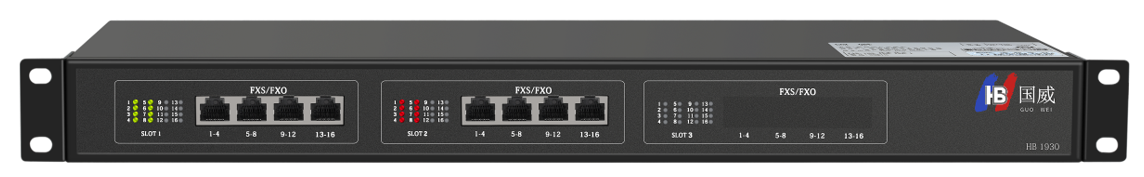

正面三个用户槽位:SLOT1、SLOT2、SLOT3

1:内部HB-SCU分控板上有对应SLOT的排线插槽,并分别配置一条16路排线,用于连接用户板

2:用户板卡模块分别为:

HB-8FXO-M(8路模拟外线母板,占用槽位,排线连接HB-SCU)、HB-8FXO-Z(8路外线子板,排针孔位插入外线母板,不占用槽位)、HB-8FXS-M(8路模拟分机母板、占用槽位,排线连接HB-SCU)、HB-8FXS-Z(8路模拟分机子板,排针孔位插入分机母板,不占用槽位)。

PCM-E1、PCM-E2数字中继板,占用槽位

3:FXS/FXO板卡指示灯

红色指示灯为外线板,1-8为母板指示灯,9-16为子板指示灯,当检测到外线信号时常亮,未检测到外线信号时闪烁

绿色指示灯为分机板,1-8为母板指示灯,9-16为子板指示灯,待机状态时常亮,摘机、振铃或通话过程中闪烁

4:配置举例:

配置8外线/16模拟分机:HB-8FXO-M*1/HB-8FXS-M*1,HB-8FXS-Z*1(系统默认配置200个SIP分机端口,大于200个SIP端口需要授权,最大支持512SIP端口)

配置32外线/8模拟分机:HB-8FXO-M*2,HB-8FXO-Z*2/HB-8FXS-M*1(系统默认配置200个SIP分机端口,大于200个SIP端口需要授权,最大支持512SIP端口)


国威HB1930模块、板卡参数说明

数字 IP 系统

国威 HB1930 铁壳 19 寸 1U 机架式语音通信设备,系统采用高速、稳定、扩 展性强大的 X86 构架,双核双线程 2.4GHz 独立 CPU、16GB 内存、120 并发、具 备 HDMI、USB、Console 接口、2 个千兆网口、API 接口。3 个自由用户槽位、1 个录音硬盘槽位,Web 图形数字化管理界面,最大支持 2E1、48FXO、512SIP 中 继;48FXS、512SIP 分机、双电源热备。电源 AC100-240V、功耗 100W。系统支 持 PC 话务台、通话、视频、录音、电话会议、IP 对讲、广播、语音叫醒、统计、 下载、DID 绑定等功能。

HB-MCU-30

主控板是中央处理运算的核心单元,控制语音信号 TDM<->IP 的转换、完成 SIP、E1、FXO、Q.SIG、G.711、G.729、OPUS、GSM、SPEEX 等协议的呼叫、控制、 解码、系统话单生成、录音管理、IP 接口的安全/防攻击、IP 交换、TDM 交换、 oslec、g168 回音消除与强制检查重复分机等处理。

HB-SCU

分控板是系统用户管理、分配、连接单元,系统支持 TLS、WS、WSS、UDP、 TCP 等保密传输协议,通过分控板将语音时隙、加密、解密传送至各业务板卡, 起到数据收集和发散的作用,提供 6 个自由用户板卡槽位。

HB-PWR-30

电源板,支持双电源热备,AC100-240V 输入,12V 输出,功耗:100 瓦。

PCM-E1

数字中继单元,每块板卡提供 1 路 E1 接口,支持 PRI/No.1/No.7/Q.SIG, 具备信令跟随。

PCM-E2

数字中继单元,每块板卡提供 2 路 E1 接口,支持 PRI/No.1/No.7/Q.SIG, 具备信令跟随。

HB-8FXO-M

8 路外线母板,对外提供 8 路外线接入,16 个外线端口运行状态指示灯,具备忙音检测、反极转换、实时信号回送、外线呼入、呼出、未接电话等状态查询。

HB-8FXO-Z

8 路外线子板,对外提供 8 路外线接入,为外线母板提供 8 路外线扩展,具 备忙音检测、反极转换、实时信号回送、外线呼入、呼出、未接电话等状态查询。

HB-8FXS-M

8 路分机母板,对外提供 8 路分机输出,16 个分机端口运行状态指示灯、具 备双音频信号的接收、转发、电平持续、反极转换、提供铃流保护、分机状态跟 踪并自检,并完成分机的送话与受话。

HB-8FXS-Z

8 路分机子板,对外提供 8 路分机输出,为分机母板提供 8 路分机扩展,具 备双音频信号的接收、转发、电平持续、反极转换、提供铃流保护、分机状态跟 踪并自检,并完成分机的送话与受话。

硬盘槽位

为内置 2.5 寸硬盘提供槽位连接,主要用于存储录音文件,加强对录音文件 的保护,增加安全性。

散热系统

具备两个独立散热风扇.
