一、项目背景

电话系统是酒店运营的核心通信基础设施，不仅是客人与外界联系的重要纽带，更是酒店内部各部门协同办公、提升服务效率的关键支撑，直接影响客人入住体验与酒店运营管理水平。本方案覆盖酒店客房区域、前台接待区、行政办公区、公共走廊及电梯口等全部门环境，满足客人日常通话、前台服务调度、内部办公沟通、应急呼叫等多元需求。

结合酒店大面积多楼层的实际布局，本次方案以数字IP程控电话交换机为核心语音主机，依托酒店现有GPON光纤光网传输语音信号，构建“数字IP程控交换机语音主机+局域网核心+OLT（光局端）+光纤传输链路+ONU（光单元）+IP/模拟电话机”的GPON架构，实现全酒店语音通信系统的高效部署与稳定运行。

二、GPON电话系统综合解决方案

本解决方案采用“运营商中继外线接入层→数字IP程控交换机语音主机核心交换层→局域网核心网络层→OLT（光局端层）→光纤传输链路层→ONU客房光单元层→电话机终端层”的GPON架构，完成整个系统的语音通信覆盖。

会议商务酒店电话系统拓扑图如下：

1. 运营商中继外线接入层

通过接入运营商的E1/FXO/SIP等类型中继外线，满足酒店对外通话的核心需求。客人可通过外线拨打酒店总机电话进行订房、咨询等服务，酒店员工也可通过外线开展商务联络等工作，保障酒店与外部的畅通通信。

2. 数字IP程控交换机语音主机核心交换层

配置国威HB8000作为整个电话系统的核心，负责所有语音信号的交换、处理与资源分配，支持酒店话务台、IVR来电欢迎语音导航、PMS接口、分机呼叫权限管理、高频呼叫降权、通话录音、灾难逃生、总机转接、呼叫转移、语音信箱、叫醒服务、多方会议等酒店专属功能，同时可实现电话语音信号的数字化光纤传输协议转换，为GPON架构下的光纤传输电话通话提供基础。

国威HB8000电话系统详细功能：

● 硬件特性：铁壳机架式19寸5U机框通讯设备，采用先进的4096无阻时隙交换IP&TDM+IOT模块化构架技术，支持全并发通话；系统配备双主控热备、双电源热备，保障设备稳定运行；具备光纤传输管理能力，支持设备模块热插拔、内外线槽位混插；单框支持256用户，单系统最大可实现16框叠加统一管理，支持4096模拟分机或1024IP分机；配置60路20公里光纤传输距离LC光纤接口、4路RCA广播功放接口、4个LAN口、1个HDMI口、2个USB接口；内置1T硬盘，用于录音、存储、管理系统数据；双电源输入（AC110V-240V、DC48V），功耗300W，机箱尺寸为445mm*312mm*221mm。

● 中继接入：支持54路数字中继接口，兼容磁石、载波、SIP、IMS、VOIP、FXO、PCM(E1/T1）、NO.1、NO.7--TUP、SS7-ISUP、PRI、E&M、Q.SIG等中继传输接入，并支持信令跟随，满足多样化的外线接入需求。

● 语音业务功能：涵盖本地和远端系统维护、多次来显不等位弹编、前台总机组、回叫、转接、呼叫保持、保持/交替通话、呼出限制、同组代答、呼叫等待、区别振铃音、直接代答、免打扰、缩位拔号、三方呼叫、保护、热线电话、搁置代答、分机保密、呼叫搁置、呼叫筛选、广播寻呼、恶意呼叫追踪、自动语音应答、寻线组、全网集中话务台服务、中继呼叫定时拆线、语音广播、呼叫详细记录、线路及电路测试、网络同步、话务量统计、话务员插入、多种复原控制方式、截接处理、热线追踪、用户线锁定、自动备份内/外线计费强插、监听、外线专用、一机三号、内置彩铃、话单贮存；支持模拟话机、IP话机、视频话机接入；具备三级防雷保护；支持基于WEB的网络管理和串口调试。

3. 局域网核心网络层

依托酒店已有的局域网核心设备，承载数字化语音IP数据包的高速传输，实现语音业务与酒店客房控制网络、办公网络的深度融合，避免重复布线施工，达成三网合一的高效部署，降低整体建设成本与维护复杂度。

4. OLT（光局端层）

部署在酒店核心机房，作为GPON光纤网络的核心调度设备，采用点对多点的高效传输模式，下联多个ONU设备；将来自国威HB8000核心交换层的语音IP信号转换为光信号，通过光纤链路分发至各个ONU语音点位，实现语音信号的广范围、低损耗传输，保障多楼层、大面积区域的通信覆盖。

5. 光纤传输链路层

采用单模光纤作为核心传输介质，连接OLT设备与各个楼层的ONU设备，具备抗电磁干扰能力强、传输距离远、带宽容量大的特点，可满足酒店大面积、多楼层的语音信号稳定传输需求，彻底避免传统铜缆布线的信号衰减与电磁干扰问题，保障语音通话的音质清晰与连接稳定。

6. ONU客房光单元层

部署在每个客房的弱电箱内，将OLT传输的光信号转换为语音电信号，为该客房的电话机终端提供标准化的语音接入端口；每个ONU设备同时提供RJ45接口（用于连接IP电话机）与RJ11电话接口（用于连接模拟电话机），适配不同类型的终端设备；客房卫生间电话可采用RJ11模拟电话与客房主电话并线部署，减少布线成本；ONU还可下挂IPTV、无线WiFi等设备，进一步降低设备部署数量与布线复杂度，减少施工成本与后期维护难度。

7. 电话机终端层

根据酒店不同区域的功能定位与使用需求，灵活配置IP电话或模拟电话，兼顾实用性、便捷性与成本控制：

● 客房区域：配置操作简单的国威GW98酒店专用模拟电话机，按键布局符合客人使用习惯，满足基础通话、外线拨打等需求；采用免电池版本设计，无需额外供电，仅通过电话线即可正常使用；酒店卫生间选用墙体嵌入式的国威GW86型86盒模拟电话机，支持一键呼叫前台功能，方便客人在卫生间突发需求时快速联系服务人员。

● 酒店前台：配置国威GW62V视频数字SIP电话机，配备10.1英寸高清触摸彩色屏幕、20线SIP路线，搭载Android 9.0操作系统，搭配鹅颈麦克风实现高效指挥调度；支持快速转接、一键呼叫内部岗位、来电信息可视化展示等功能，有效提升酒店前台的接待效率与服务质量；采用POE供电方式，简化布线流程，减少电源接口需求。

● 酒店电梯口、走廊：部署国威GW18型86盒嵌入式IP电话机，具备一键呼叫前台功能，采用POE供电方式，便于在公共区域快速部署，满足客人及员工在公共区域的应急呼叫需求，提升酒店的安全保障能力。

● 行政办公区：选用国威GW23G数字IP电话，具备安装便捷、扩展性强的特点，支持呼叫转移、多方通话、通讯录同步、语音留言等丰富办公功能，有效提升酒店行政人员的内部办公沟通效率；采用POE供电方式，减少电源布线，优化办公区域的线路布局。

三、GPON光通信电话系统的物理连接层原理

1. 核心主机接入：国威HB8000语音主机接入酒店核心局域网后，获取专属IP地址作为语音服务器地址，完成与局域网的网络适配。

2. ONU注册：ONU设备与HB8000语音主机处于同一个局域网下，ONU自动向HB8000语音主机发起注册请求，成功注册后获取HB8000下发的专属分机号码，完成语音接入权限的配置。

3. 终端连接：ONU的RJ45网络接口可连接数字IP电话机，RJ11电话接口可连接酒店模拟电话机，电话机终端通过ONU实现与核心语音主机的通信链路搭建，最终完成整个酒店语音电话系统的物理连接。

四、GPON电话系统的通信交换层原理

1. 信号接入与外部交换：运营商中继将公共电话网的语音信号接入国威HB8000数字程控电话交换机，交换机作为核心交换节点，负责对外部语音信号进行路由与交换管理。当外部来电进入时，交换机根据预设的分机分配规则，将语音信号转接至对应终端电话机，实现外部来电的精准调度；酒店员工或客人通过终端电话机拨打外线时，交换机将语音信号转发至运营商中继，接入公共电话网完成对外通话。

2. 内部分机交换：内部分机之间通话时，语音信号直接在HB8000交换机内部完成交换，无需占用外线资源，实现高效的免费内部通信。例如：8008话机直接拨打8009话机，即可快速建立语音通话；系统下所有分机电话提机拨0，即可直接与总机通话，满足内部办公与服务调度需求。

五、功能应用

1. 酒店电脑话务员功能：外线呼入本系统后，自动播放酒店自录上传的来电欢迎语与多级语音导航，例如“欢迎致电XX会议商务酒店，订房服务请按1，餐饮咨询请按2，会务服务请按3，查号请按0转人工总机”，按1进入订房服务后还可细分“豪华套房请按1，标准间请按2”，为客人提供清晰的导航路径，减少人工总机的接咨询压力，提升服务响应效率。

2. 酒店话务台功能：支持酒店总机管理、客人资料管理、通话信息查询、话单统计、全局通话状态监控等功能，PC显示屏可实时显示外线呼叫队列状态、呼叫状态、等待状态，话务台左下角同步显示主叫方与被叫方的通话信息状态；总机话务员可通过自定义按键实现强插、强拆、监听、代接、三方通话、通话保留等操作，高效处理各类通话需求。

3. 酒店灾难逃生功能：当遇到火灾、地震等紧急情况时，具备权限的总机人员输入指定代码后，系统内所有分机将同步振铃，分机提机后自动播放预录的紧急警报语音（可自定义录制），如“这是紧急警报，请全体人员立即从最近的安全出口疏散”，快速通知酒店内所有人员，减少灾难造成的人员伤亡。

4. 酒店叫醒功能：酒店管理员通过话务台管理软件，可根据客房客人需求，批量或单独设置各客房分机的定时语音叫醒服务，自定义“叫醒间隔”“叫醒次数”“叫醒提示语音”，例如客人要求7:30叫醒，可设置首次叫醒后5分钟再次提醒，确保客人能按时收到叫醒服务，提升入住体验。

5. 酒店呼叫权限控制：支持32级别分机权限定义，管理人员可根据需求设置分机的通话时间、出局权限。例如客房分机可设置为只能内部通话或仅能呼叫总机，避免客人误拨高额外线电话；办公分机可设置不同的外线通话时长限制，规范内部通信管理。

6. 酒店录音留言系统：系统内置1T硬盘，可存储约144000小时的通话录音与语音留言，满足酒店长期的通话记录留存需求；提供智能图形化的话务管理界面，支持快速查询、导出录音与留言文件，便于酒店进行服务质量监督与纠纷处理。

7. 酒店日夜服功能：支持日服、夜服、节假日作息语音管理功能，可根据酒店的运营时间预设不同的语音导航与转接规则，例如夜间外线呼入直接转至值班经理分机，节假日自动播放节假日服务提示语，提升不同时段的服务适配性。

8. 酒店前台电话呼叫转移功能：酒店前台总机可设置内/外线来电呼叫转移，支持所有来电转移、遇忙转移、无应答转移、离线转移等多种方式；总机人员可通过调度话机自定义设置和取消转移功能，可将来电转移至其他分机，或外出时转移至手机，确保不会漏接重要的客人咨询与业务电话。

9. 酒店电话防盗打电话功能：管理员可设置分机号在单位时间内的对外拨打频次阈值，当分机对外拨打频次超过阈值时，系统判定为高频呼出，自动对该分机的呼叫权限进行降权，禁止其拨打外线，有效防范恶意盗打行为，降低酒店的通信成本损失。

10. 酒店PMS管理系统对接功能：支持通过TCP协议与酒店PMS管理系统对接，实现房态、房账信息的同步与结算定义，例如客人退房后系统自动关闭该客房分机的外线通话权限，客人入住时自动开通，提升酒店客房管理与通信服务的协同效率。

六、如何使用电话通信

1. 内部通信：每个语音电话点分配专属内线分机号（如8001、8002等），内部分机之间直接拨打对方分机号即可建立免费通话；酒店客房电话、卫生间电话、电梯楼道电话提机后直接拨0，即可一键呼叫总机，快速联系酒店服务人员。

2. 外部通信：工位话机提机后先拨出局码（预设为9），再拨打手机号码或外线座机号码即可发起对外呼叫；拨打外地号码时，拨9+区号+号码即可完成呼叫，满足酒店员工与客人的对外通信需求。

七、方案优势

1. 全光纤传输保障通信稳定：采用GPON全光纤架构传输语音信号，具备抗电磁干扰、传输距离远、信号衰减小的特点，彻底解决传统铜缆布线的信号衰减与干扰问题，保障酒店各区域语音通话的音质清晰与连接稳定，满足大面积、多楼层的通信覆盖需求。

2. 功能全面适配酒店运营需求：国威HB8000核心主机具备酒店专属的IVR导航、叫醒服务、灾难逃生、PMS对接等功能，终端电话机针对前台、客房、办公区、公共区域的不同需求精准配置，全面覆盖酒店客人服务、内部办公、应急管理等多场景通信需求。

3. 统一品牌设备降低维护成本：核心主机与终端电话机均采用国威品牌设备，设备间兼容性强，通信协议匹配度高，减少系统适配问题；统一品牌的设备具备标准化的维护流程与备件供应，降低酒店后期的维护难度与成本。

4. 三网合一提升资源利用率：依托酒店现有局域网与GPON网络实现语音业务与客房控制、办公网络的融合，避免重复布线，减少整体建设成本；ONU设备可同时承载语音、IPTV、WiFi等业务，提升网络资源的利用率，降低设备部署数量。

八、终端层电话机配置

1. 酒店前台：配置国威GW62V总机电话，配备10.1英寸高清触摸彩色屏幕、116个一键拨号调度按键、鹅颈指挥麦克风，支持20线SIP路线，搭载Android 9.0操作系统；内置800万像素摄像头（可开关、调节角度）、2.4G/5G Wi-Fi（可关闭）、蓝牙5.0功能（可关闭），拥有16G内存；具备高清视频通话、通话录音、语音留言、短信收发、十方电话会议、三方视频会议、10首内置个性化铃声、自定义铃声、黑白名单、免打扰、对讲、一键呼叫、呼叫转移、呼叫等待、SIP热点群振、SIP对讲、网络管理、自动部署、自动应答等功能；通过话机网口连接酒店局域网向核心语音主机注册，采用局域网以太网交换机POE供电，无需额外电源布线，快速完成通信部署。

2. 酒店办公室：配置国威GW23G数字IP电话机，支持8线SIP路线，配备2.8英寸320x240分辨率高清LCD彩色背光液晶显示屏，具备USB蓝牙、USB无线WiFi、EHS无线耳机等扩展接口；拥有高清通话、网络管理、自动部署、自动应答、通话录音、语音留言、短信、黑白名单、免打扰、对讲、一键呼叫、呼叫转移、呼叫等待、SIP热点群振、SIP对讲、六方电话会议、页面拨号、页面同步来电名片弹屏等功能；通过话机网口连接酒店局域网向核心语音主机注册，采用局域网以太网交换机POE供电，简化布线流程，优化办公区域线路布局。

3. 酒店客房床头：配置国威GW98酒店专用电话机，采用主机与通话手柄融合的平面设计架构，搭配30°斜面拨号键盘与嵌入式可拆卸底座，符合人体工程学设计；具备2个壁挂孔（支持壁挂安装）、2个RJ9接口、2个RJ11接口（可串联酒店卫生间分机或传真设备）、6个酒店自编辑快捷按键、1个酒店房号显示栏、12个主叫拨号区按键；物理按键包含免提、重拨、静音、转接、闪断、音量调节、客房一键呼叫前台等功能，话机自带指示灯，提手柄或按免提时点亮绿色指示灯，被呼叫时点亮红色指示灯；通过ONU的RJ11电话口连接，无需额外电源，快速完成通信部署。

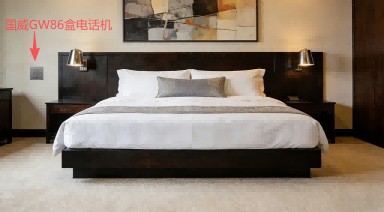

4. 酒店卫生间：配置国威GW86型86盒一键呼叫对讲电话机，采用86mm*86mm标准尺寸墙体嵌入式面板设计，面板与按键采用拉丝和喷油工艺，选用深灰色款式与墙面开关面板风格一致；支持手动接听、自动接听功能，具备忙音检测、自动收线、快速释放线路复原接续等功能；与客房GW98酒店电话线并线连接，无需单独布线，实现卫生间与前台的一键呼叫对接。

5. 酒店走廊、电梯口：配置国威GW18型86盒墙体嵌入式面板IP电话机，支持一键呼叫、对讲、自动接听、热线功能、呼叫等待、通话时间限制、自动挂机收线、话机掉线自动注册、静音模式、三方会议对讲、禁止呼出、STUN穿透、网页拨号、黑白名单、回音消除、定时自动重启、定时自动前转、自报IP地址等功能；通过话机网口连接酒店局域网向核心语音主机注册，采用局域网以太网交换机POE供电，便于公共区域快速部署，满足客人与员工的应急呼叫需求，例如客人房卡无法打开客房门时可一键呼叫前台求助。

九、设备选型列表明细

十、方案总结

1. 设备性能适配酒店需求：本方案选用的国威HB8000数字IP程控交换机具备全并发通话、双主控双电源热备、丰富酒店专属功能等特性，可满足会议商务酒店的高话务量、高稳定性通信需求；终端电话机针对不同区域场景精准配置，兼顾客人使用便捷性与内部办公效率。

2. 全光纤架构保障通信质量：采用GPON全光纤传输架构，彻底解决传统铜缆的信号衰减与干扰问题，实现酒店各区域语音通话的清晰稳定，同时依托现有局域网实现三网合一，降低整体建设与维护成本。

3. 统一品牌设备提升维护效率：核心主机与终端电话机均采用国威品牌，设备间兼容性强，通信协议匹配度高，减少系统适配故障；统一品牌的设备具备标准化的维护流程与备件支持，降低酒店后期的维护难度与成本。

4. 功能全面覆盖运营场景：方案涵盖客人服务、内部办公、应急管理、系统对接等全场景功能，从来电导航、叫醒服务到灾难逃生、PMS对接，全面支撑酒店的日常运营与应急管理，提升酒店的服务品质与运营效率。
