国威HB100程控交换机的NAT设置,网络地址转换配置说明
首先了解什么是NAT？
NAT（Network Address Translation，网络地址转换）可以实现局域网内的多台计算机通过少量的公网IP 地址接入因特网，节省公网IP 地址。
由于局域网与因特网隔离，NAT 也可以对网络的安全性提供一些保证。
设置说明步骤如下：

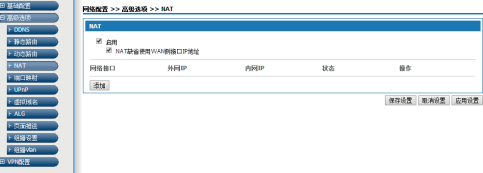

进入国威HB100程控交换机系统设置，选择“高级选项>NAT设置”，进入“NAT设置”页面如下图所示。
NAT设置说明如下：
界面项 | 说明 |
启用 | 选中“启用”，启用NAT功能。 |
NAT缺省使用 WAN侧接口IP地址 | 启用NAT功能后，选中该项，所有内网IP地址通过NAT功能 转换为WAN口IP地址，保证用户正常上网。用户后来添加的 NAT规则优先级高于该规则。 |
单击<添加>按钮，弹出“添加NAT设置”页面如下图所示。
添加NAT设置说明如下：
界面项 | 说明 |
网络接口 | 选择WAN5口即可。添加NAT设置必须在WAN口为静态地址 时才有效，否则显示为无静态接口。 Wan5为设备的wan口的内部物理地址 |
外网IP | 地址转换后使用的IP地址范围，该地址范围必须和上面的网络接口在同一网段。 |
内网IP | 要进行转换的内网IP地址。选择“应用到所有内网IP”，所有 内网IP通过NAT功能转换为设置的外网IP，选择“应用到指定 内网IP”，在下面的文本框内设置需要NAT转换的内网地址。 |
状态 | 可选启用或者禁止。 |
通过以上操作步骤，完成国威HB100程控交换机的NAT设置。
