国威HB100,HB200,HB300,程控电话交换机的VPN,DHCP等端口映射设置,虚拟域名设置说明:
国威数字IP程控交换机网络设置模块提供了设备工作要进行的基本配置，包括WAN口设置﹑LAN口设置﹑DHCP设置。高级选项配置，包括路由设置﹑NAT设置﹑端口映射﹑DDNS设置﹑虚拟域名设置和ALG开关设置等。VPN配置，包括IPsec VPN设置、L2TP、VPN设置。
设置步骤说明如下：
1：基础设置
基本设置包括LAN口设置﹑WAN口设置﹑DHCP设置、端口配置。
LAN接口设置

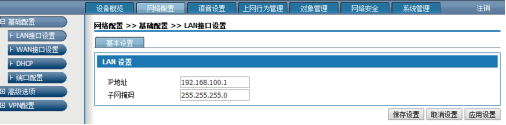

单击<网络配置>标签，选择“基础配置>LAN接口设置”，弹出如下图所示页面。
配置LAN口的IP地址和子网掩码。系统有默认IP地址：192.168.100.1，子网掩码：255.255.255.0，修改LAN口IP后，需要重新登录到新的设备地址才能继续配置；
WAN口设置

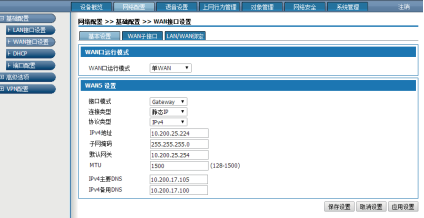

单击<网络配置>标签，选择“基础配置>WAN接口设置”，弹出“WAN口基本设置” 页面如下图所示。
WAN口运行模式：
单WAN（WAN）：以太网上行单WAN(3G)：暂不支持。双WAN(3G)：暂不支持WAN口接口模式：
网关功能说明：作为企业网络出口路由设备使用，一般部署在企业内部网络出口，对内承担企业内部用户网关，对外通过各种链路方式接入到运营商网络。
桥接功能说明：作为一个带过滤功能的网桥使用，一般在企业已经拥有上网出口网关设备时使用，可以把设备连接在企业网关出口和内网之间，进行员工上网流量的监视和限制。桥接模式可以在不改动用户网络配置的情况下方便地接入到用户网络。在桥接模式下，连接类型默认为静态地址，设置分配给设备的内网地址，管理员可通过该地址管理设备。3G接口不支持桥接模式。
管理员的计算机地址与桥接模式下设置的管理地址要求在同一网段，才能对设备进行管理。
在桥接模式下，网桥包含一个WAN口，通过LAN/WAN绑定可把VLAN加入网桥，对添加的VLAN网段进行上网和流量控制。
在路由设置、NAT设置、端口映射、IPsec策略设置部分将屏蔽桥接模式的WAN接口
WAN连接类型有PPPOE﹑静态IP、DHCP和IPoE四种方式：
PPPOE拨号方式获取WAN口地址
在“WAN基本设置”页面的连接类型下拉框中选择“PPPOE”如下图所示。
选择协议类型为“IPv4”，在用户名和密码框内输入用户宽带帐号的用户名和密码，重播号间隔时间和MTU可不设置，系统有缺省值，IPv4 DNS方式可根据实际网络选择“使用动态获取的DNS”或手动指定主备DNS服务器地址。
选择协议类型为“IPv6”，在用户名和密码框内输入用户宽带帐号的用户名和密码，重播号间隔时间和MTU可不设置，系统有缺省值，设置IPv6全局地址获取方式，IPv6选项，IPv6默认网关获取方式，IPv6 DNS方式可根据实际网络选择“使用动态获取的DNS”或手动指定主备DNS服务器地址。
IPv6设置项说明：
IPv6全局地址获取方式 | 无状态自动配置：本产品首次连接到网络时，本产品根据对端路由通告信息自动生成IPv6地址。 手动：在下面的文本框中配置IPv6地址和网络前缀长度。 DHCPv6：通过有状态的DHCPv6方式获取IPv6地址。 |
IPv6选项 | 请求LAN侧前缀：选中该项，“IPv6>基础配置>LAN”中的路由通告选项和DHCPv6选项可以选择“WAN侧授权”方式获取。 |
IPv6默认网关获取方式 | 无状态自动配置：本产品首次连接到网络时，本产品根据对端发送路由通告信息自动生成IPv6网关地址。 手动：在下面的文本框中配置IPv6网关地址。 |
选择协议类型为“IPv4/IPv6”，分别配置IPv4协议和IPv6协议，设备可以同时使用IPv4和IPv6接入网络。
静态IP地址

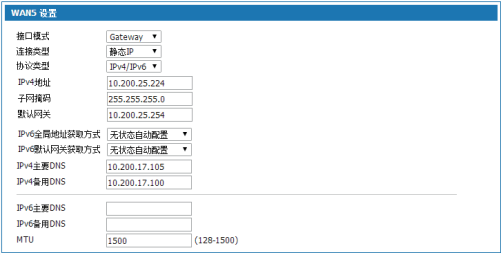

在“WAN基本设置”页面的连接类型下拉框中选择“静态IP”如下图所示。
选择协议类型为“IPv4”，ISP会提供固定的WAN口IP地址﹑子网掩码﹑网关地址和IPv4 DNS服务器地址，用户需手动设置这些选项。
选择协议类型为“IPv6”，设置IPv6全局地址获取方式，IPv6默认网关获取方式，IPv6 DNS方式可根据实际网络选择“使用动态获取的DNS”或手动指定主备DNS服务器地址，MTU可不设置，系统有缺省值。
选择协议类型为“IPv4/IPv6”，分别配置IPv4协议和IPv6协议，设备可以同时使用IPv4和IPv6接入网络。

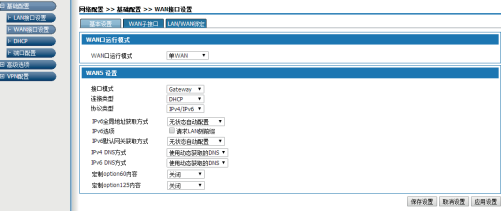

DHCP方式获取WAN口地址在“WAN口基本设置”页面的连接类型下拉框中选择“DHCP”如下图所示。
选择协议类型为“IPv4”，DNS方式一般选择“使用动态获取的DNS”即可，如需要手动配置，请选择“使用指定DNS”，然后输入ISP提供的DNS服务器地址。
选择协议类型为“IPv6”，设置IPv6全局地址获取方式，IPv6默认网关获取方式，IPv6 DNS方式一般选择“使用动态获取的DNS”即可，如需要手动配置，请选择“使用指定DNS”，然后输入ISP提供的DNS服务器地址。
IPoE方式获取WAN口地址

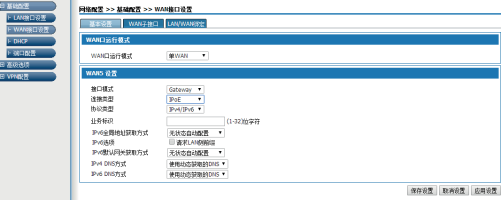

在“WAN口基本设置”页面的连接类型下拉框中选择“IPoE”如下图所示。
选择协议类型为“IPv4”，业务标识，与对端路由设备协商一致，IPv4 DNS方式一般选择“使用动态获取的DNS”即可，如需要手动配置，请选择“使用指定DNS”，然后输入ISP提供的DNS服务器地址。
选择协议类型为“IPv6”，业务标识，与对端路由设备协商一致，IPv6全局地址获取方式，IPv6默认网关获取方式，IPv6 DNS方式一般选择“使用动态获取的DNS”即可，如需要手动配置，请选择“使用指定DNS”，然后输入ISP提供的DNS服务器地址。
WAN子接口设置说明如下：
界面项 | 说明 |
启用子接口 | 是否启用子接口选项。 |
VID | 与WAN口连接交换机设备协商一致。 |
802.1P | 与WAN口所连交换机设备协商一致。 |
绑定类型 | • Internet：该子接口用于上网通道； • Management：该子接口用于管理通道，设置为该类型后，在LAN/WAN绑定部分将隐藏该子接口； • Management-Internet：此类型兼容上网和管理； • Voice：该子接口用于语音通道； • Management-Voice：此类型兼容管理和语音； • Voice-Internet:此类型兼容语音和上网； • Management-Voice-Internet:此类型兼容管理、上网和语音； • Other：其他类型。 |
子接口模式 | 可选项，分为Gateway和Bridge。 |
连接类型 | 可选项，分为静态IP﹑DHCP、PPPOE，设置方法同WAN 口。 |
启用“WAN子接口”模式后，WAN口“基本设置”将不可用。
LAN/WAN绑定
在WAN子接口或桥接模式下，通过添加LAN/WAN绑定，实现VLAN网段或LAN侧端口与WAN侧的连接。

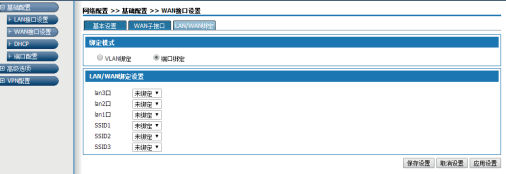

选择“基础配置>WAN接口设置”，单击“LAN/WAN绑定”标签，弹出如下图所示页面。
VLAN绑定：选中“VLAN绑定”模式，把已启用的VLAN与WAN子接口绑定，从下拉框中选择即可。
端口绑定：选中“端口绑定”模式，把设备LAN侧的2个内网口与WAN子接口绑定， 从下拉框中选择即可。选择“端口绑定”，将隐藏“基础配置>LAN接口设置”部分的“VLAN设置”、“端口VLAN设置”、“VLAN隔离”。
DHCP设置

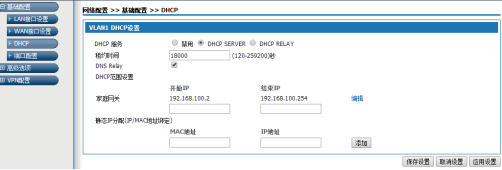

选择“基础配置>DHCP”，进入“DHCP设置”页面如下图所示。
DHCP服务选择“禁止”时，禁用该LAN口的DHCP功能。
DHCP服务选择“DHCP SERVER”弹出。本产品作为DHCP（Dynamic Host Configuration Protocol，动态主机设置协议）服务器，给局域网内计算机分配IP地址。
DHCP服务选择“DHCP RELAY”弹出如图5-11所示页面。如果DHCP客户端与DHCP服务器不在同一个物理网段，则需要DCHP Relay Agent(中继代理)，此时LAN作为DHCP RELAY代理与其他子网的DHCP服务器通信为DHCP客户端分配IP地址。
DHCP RELAY设置说明如下
界面项 | 说明 |
服务器端IP地址 | 连接的DHCP server的IP地址 |
服务端接口 | DHCP RELAY连接DHCP服务器的接口 |
高级选项
高级选项包括DDNS设置、静态路由、动态路由、NAT、端口映射、虚拟域名、ALG、页面推送、组播设置。
DDNS设置
实现固定域名到动态IP地址之间的解析，当WAN口IP地址变化时，本产品会自动向指定的DDNS服务器发起更新请求，DDNS服务器会更新域名与IP的对应关系。选择“ 高级选项>DDNS”，进入“DDNS设置”页面下图所示。
动态路由：
动态路由是指路由器能够自动的建立自己的路由表，并且能够根据实际情况的变化适时的进行调整。本产品与对接设备之间的路由信息交换是基于RIP路由协议实现的。

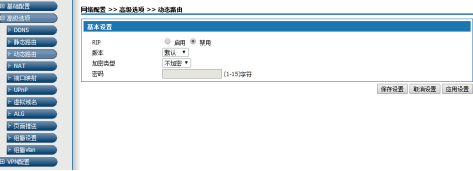

选择“高级选项>动态路由”，进入“动态路由”页面如下图所示。
用户根据自身环境实际情况进行优化设置，满足电话系统的通信需求。
