光通信

国威GW1600-焦点图


以下光通信拓扑是典型的光纤传输的应用,具体的应用方案步骤分为:

1:对接运营商

2:部署光通信主机

3:部署光通信远端汇聚设备(光纤网关)

4:语音工位布线汇聚到光纤网关

5:工位部署RJ11面板,为工位提供语音接口

方案解释

上行连接

1:国威HB8000主机部署在主机房19寸标准机柜,运营商光纤到主机房,为语音系统提供中继。

2:国威HB8000支持目前运营商的磁石、载波、SIP、IMS、VOIP、FXO、PCM(E1/T1)、NO.1、NO.7--TUP、SS7-ISUP、PRI、E&M、Q.SIG等中继传输接入,并支持信令跟随,完成语音系统的与运营商的上行连接。

下行部署

3:主机为远端提供28个LC单模单纤光口,通过光纤为传输介质,将语音用户端口推向远方,光纤默认传输距离为20KM,主机房与远端用户不再部署大对数线缆,有效的减少建设成本,更有利于后期的维护。

4:远端楼层弱电井、或者远端副机房,部署光纤网关,光纤网关上行LC单模单纤与主机直连,下行RJ45端口对本区域用户进行汇聚,由主机集中管理、统一通信。

5:语音用户端(工位端),部署语音线缆或者网线,连接光纤网关,完成语音部署。

6:远端光纤网关汇聚规格为:

1U机架式MDU光纤网关,固定端口规格分:16路/32路/48路/64路。

5U机架式MDU光纤副机,模块化板卡式副机,单框容量为16-256路。

通过以上拓扑图原理,再配合语音主机是IP&TDM+IOT架构,可以扩展数字IP用户,终端可以采用模拟电话、IP电话混合,进行融合统一通信,满足各种复杂的语音环境需求。

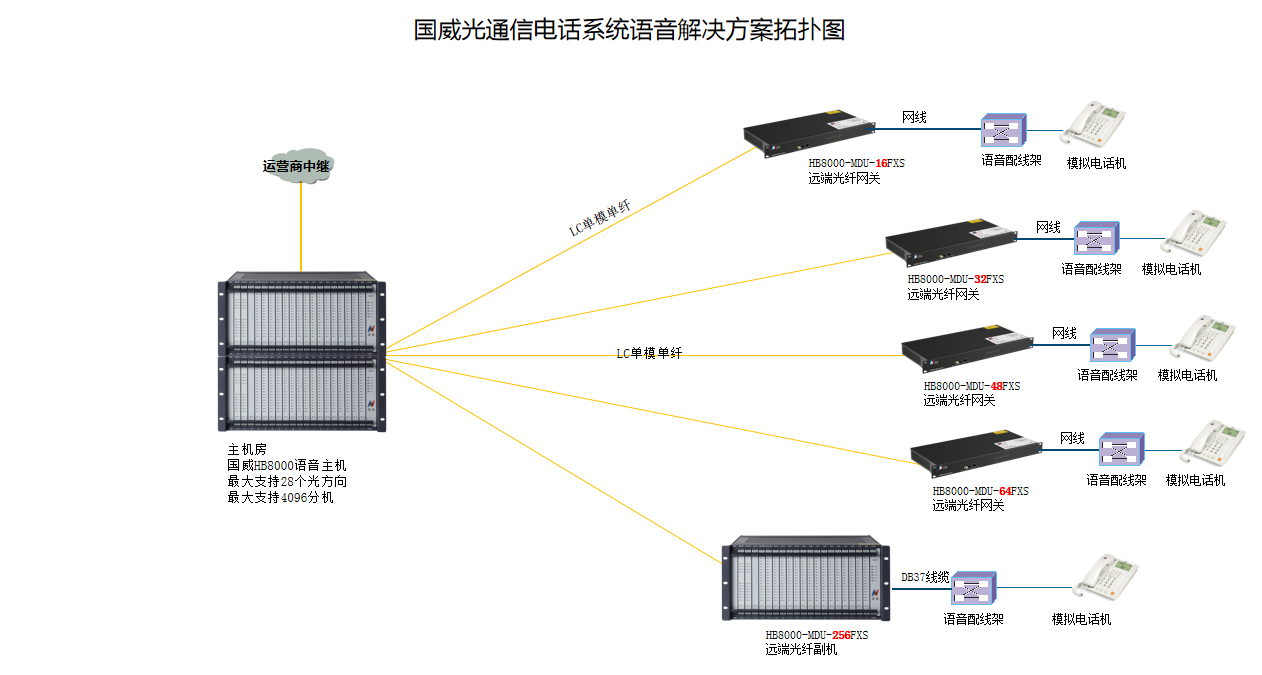

光通信解决方案拓扑:


国威光通信连接拓扑图

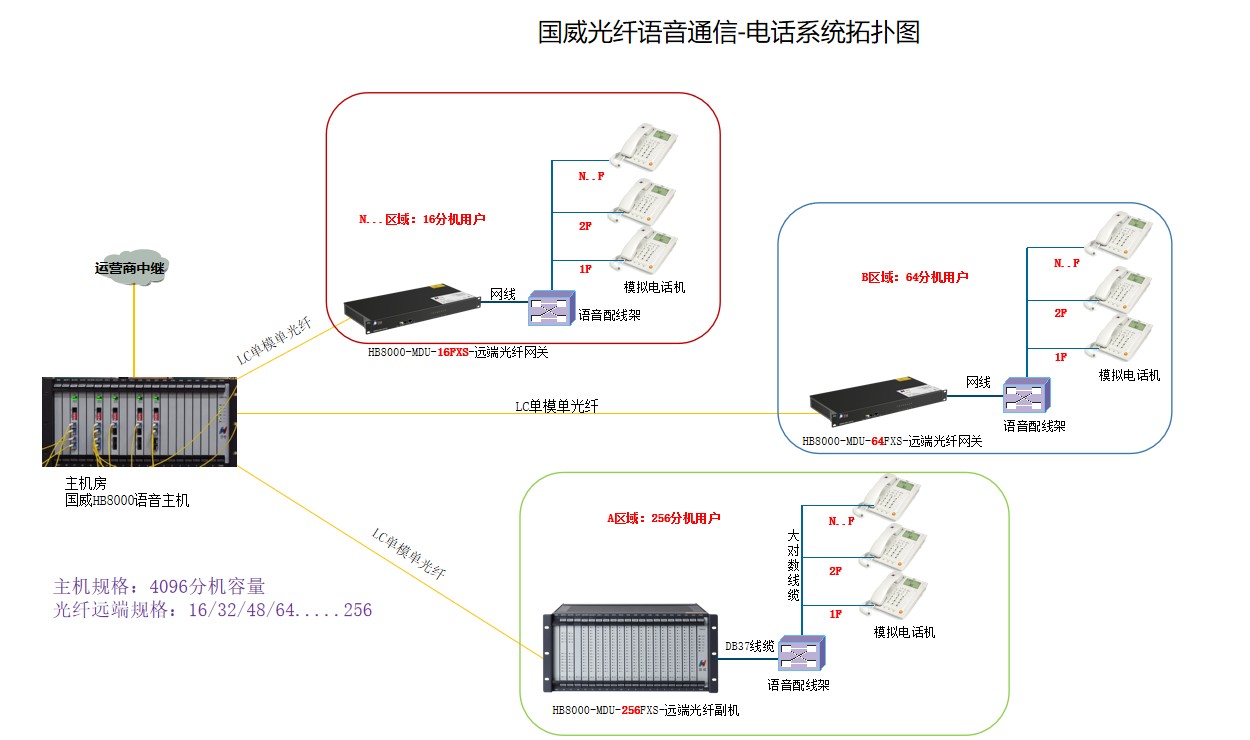

园区、多栋楼、主干道光纤连接

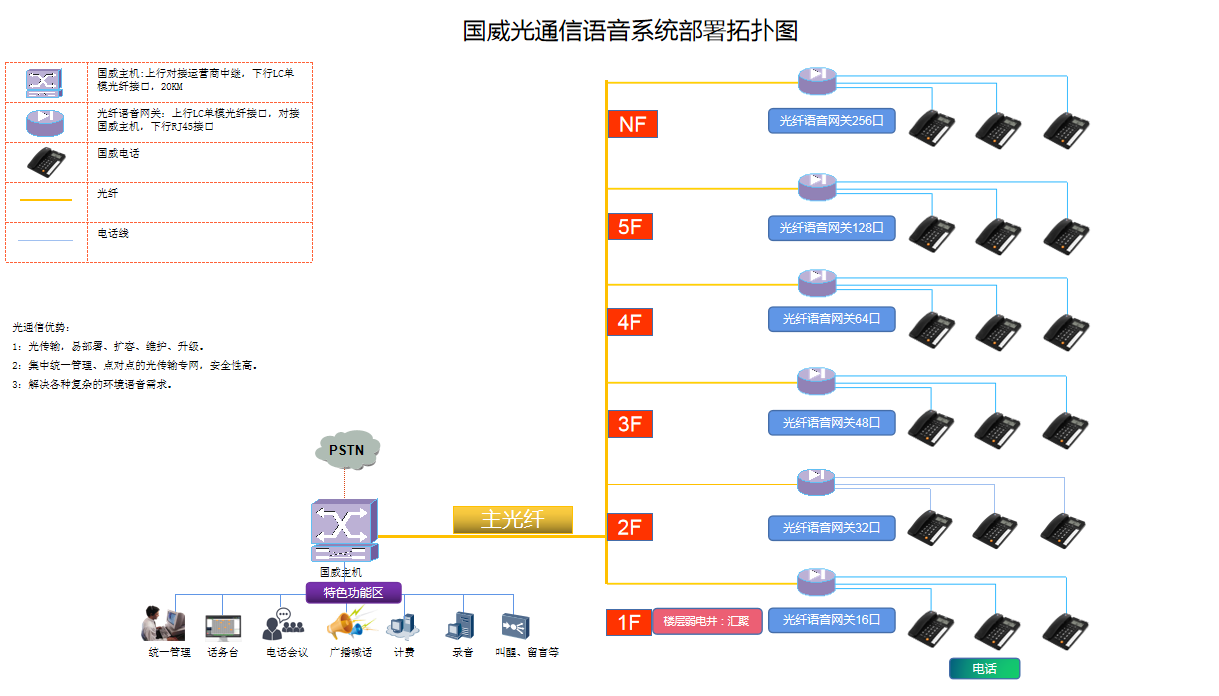

国威光通信连接拓扑图



国威光通信连接拓扑图

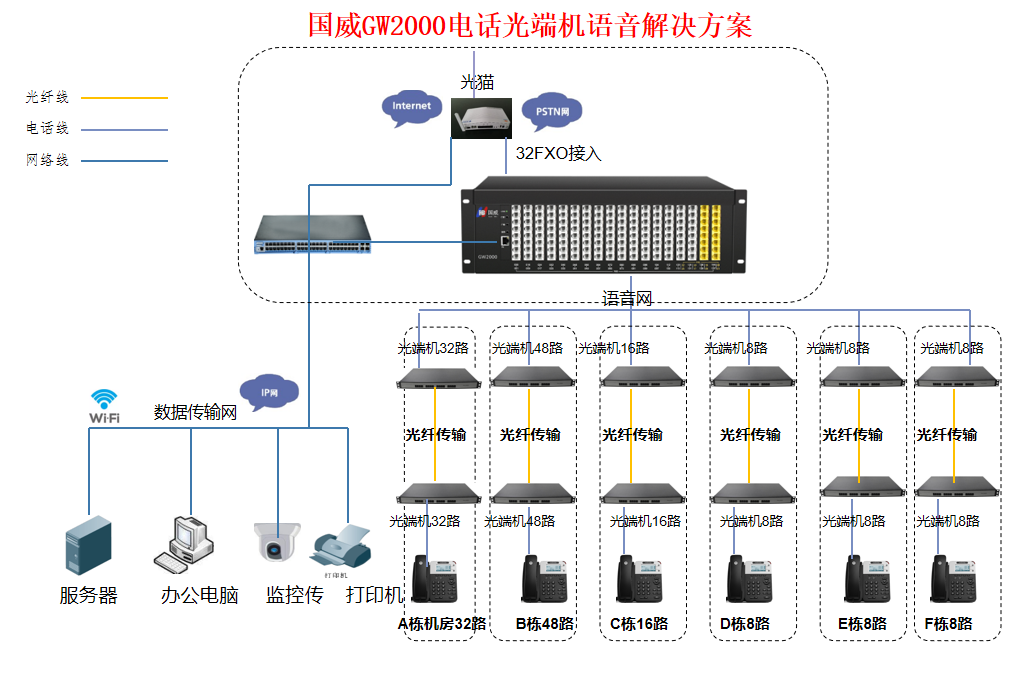

传统程控交换机+电话光端机解决方案

国威光通信连接拓扑图

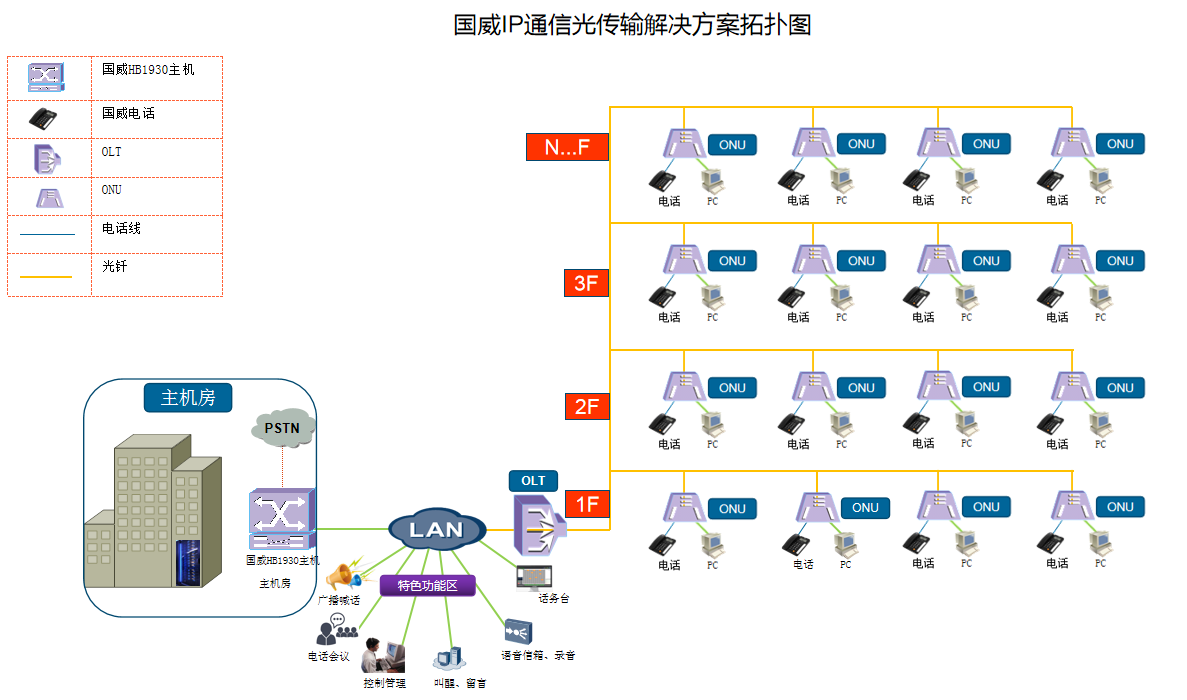

GPON(OLT+ONU)

国威OLT光通信结构图

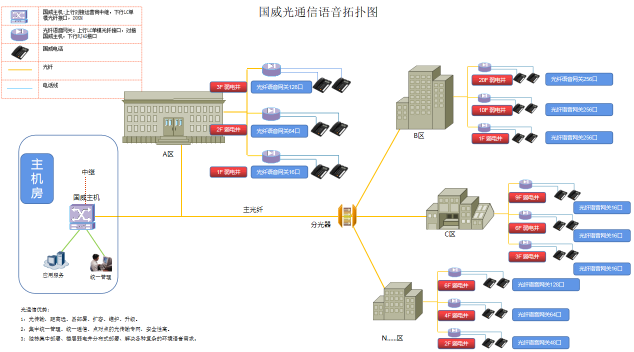

多栋楼、园区、跨区域光通信方案拓扑


国威光纤网关连接图片

国威光通信连接拓扑图片


上图配置详细说明

1:主机房,配置国威HB8000主机,双电源热备、双系统热备,录音系统。主机房本栋楼语音用户500,8个E1中继,18个LC光口板


2:远端2号楼宇弱电机房部署光纤远端网关,32个语音用户,通过LC单模单纤与主机直连。


3:远端3号楼宇弱电机房部署光纤远端网关,64个语音用户,通过LC单模单纤与主机直连。


4:远端4号楼宇弱电机房部署光纤远端网关,96个语音用户,通过LC单模单纤与主机直连。


5:远端5号楼宇弱电机房部署光纤远端网关,128个语音用户,通过LC单模单纤与主机直连。


6:远端6号楼宇弱电机房部署光纤远端网关,256个语音用户,通过LC单模单纤与主机直连。


7:远端7号楼宇弱电机房部署光纤远端网关,256个语音用户,通过LC单模单纤与主机直连。


......

单套系统可支持4096用户容量,如果远端大于256分机,可在弱电机房部署多台远端光纤网关

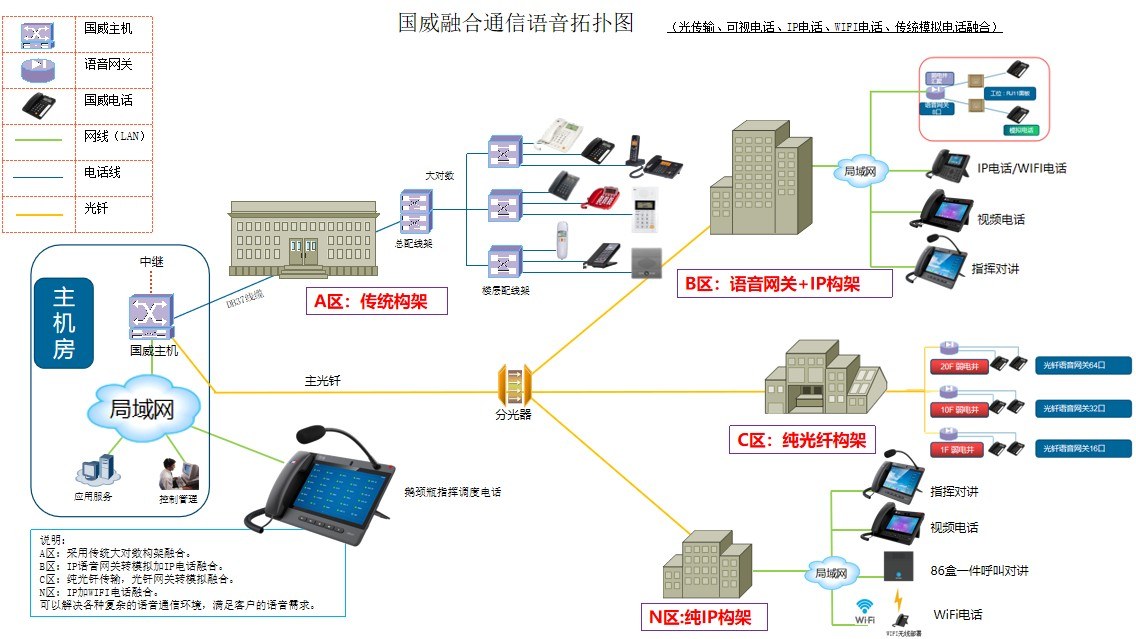

模拟、IP、光通信融合通信方案拓扑
