电话交换机安装在标准机柜机架上，电话交换机外线板卡连接运营商光猫的外线，电话叫花鸡内线分机板连接线缆，另一端连接语音配线架。最后电话交换机再连接电源，防静电地线，电话交换机电脑调式口LAN口连接局域网便于网络内的PC设置、调试等工作，机房搭建安装电话交换机工作完成。

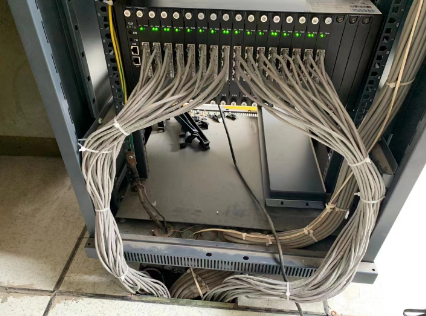

电话交换机安装图解举例如下：

电话交换机线序接线图举例如下：

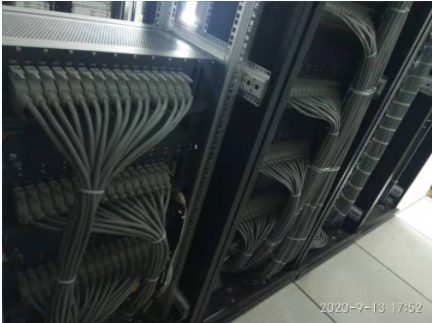

程控电话交换机接线图举例如下：

电话交换机常规功能举例说明如下：

前台总机组：

根据酒店规模的不同，前台总机数量在2部至6部上下，本系统的前台总机组功能实现了前台所有总机联动、协同接听，减少前台工作人员须跑动接听不同总机产生的时间、体力消耗。总机组可配置顺序振铃、同时振铃、循环振铃、线性振铃等多种振铃方式。

IVR导航

支持30路48段、单段120秒无限制层级语音导航、支持自录导航系统导入。支持对不同特殊行业的各种复杂的语音导航疏导。例如（欢迎致电****，**请按1、**请按2、**请按3.......查号请按0，转人工总机），按1进入**后，又可以按场景分类，比**请按1、**请按2......可以做到细分导流，为用户提供最优的导航路径，提高用户单位的工作效率。

语音提示

系统提供多种信号音提示，包括拨号音、忙音、回铃音、保持音、空号提示音、调度忙等待提示音、调度分机离线提示音。

多次来电显示

具有Caller ID主叫显示功能，在被叫话机上显示主叫号码（包括外线和内线分机号码）。

电话会议

默认系统8组32方双工通话、最多可扩展256方的电话会议系统，不同区域的语音点，可接入会议系统，召开电话会议，省时、方便、高效的会议系统提升工作效率。。

录音系统

系统提供内/外线录音，支持话机录音权限可配置，当某一中继配置了录音权限，即所有与该中继通话都会自动录音。提供多种录音方式：全程录音、选择录音、混合录音，可指定电话号码、设定工作时间、本地监听等。

录音检索/回放

系统提供录音查询和回放功能，支持多种录音查询方式，可通过主叫号码查询、被叫号码查询、主被叫号码查询及通话时间查询录音。

计费系统

系统支持实现其所提供所有电话业务的收费管理、营业管理、帐务合并与对帐结算等功能。
