出局字头参数

VoIP 组号的概念：

模拟终端-组号：模拟终端开启的次序要与MCU主控板的一般中继参数的中继次序相同，组号默认是0，表示从主控(内线)到 VoIP 的号码是0组；

SIP 中继-组号：表示 SIP 中继里号码的组号。如,设置了+862131070000这个号码,组号为 2，则这个号码的组号是2组；

主叫组号：表示呼入到 VoIP 板的组号。如交换机内线呼外线，则主叫组号是模拟终端的组号 0；若是外线呼叫 SIP 中继参数中的的号码，则主叫组号是 SIP 中继的组号；

出局组号：表示呼出到 VoIP 板的号码要从哪个组号出去。如交换机内线呼外线，到了模拟终端 0 组之后，若想从 SIP 中继的号码出局，则设置出局组号为 SIP 中继的组号；若想通过 SIP点对点到另一端，则设置出局组号为 SIP 点对点的组号。

出局字头设置：

点击“

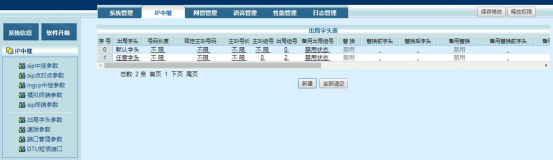

IP 中继”−−>“出局字头参数”−−>“新建”，将限定主叫组号设为“模拟终端参数”里的组号“0”，出局组号设为“SIP 中继参数”里的组号“2”（意思是主叫电话 0 组进来通过 2 组 sip 中继出去），如下图所示
